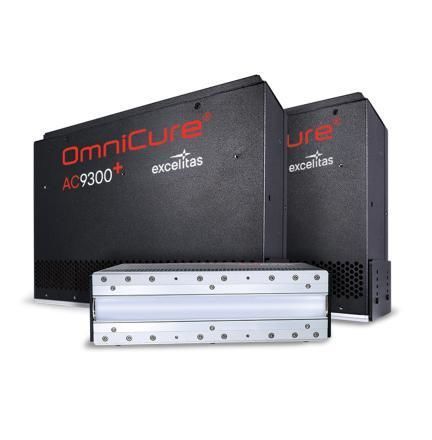

Sistema de polimerización LED UV OmniCure® AC9⁺

en líneaindustrialrefrigerado por aire

Descripción del producto
OmniCure AC9⁺ es un sistema de curado UV LED refrigerado por aire, diseñado para entregar hasta 14 W/cm² de irradiancia pico con alta uniformidad longitudinal en anchos ópticos de 150 mm a 300 mm. Disponible en longitudes de onda pico de 365 nm, 385 nm, 395 nm y 405 nm. Los modelos estándar emplean ópticas de enfoque para distancias de trabajo mayores; las versiones P incorporan ópticas mejoradas y una ventana frontal extraíble optimizada para distancias cortas en aplicaciones de impresión. El control por módulos LED OmniCure permite optimizar activamente la uniformidad para resultados de curado repetibles.

Capacidades clave
Se pueden unir varias cabezas AC9⁺ para crear longitudes de curado extendidas manteniendo la uniformidad óptica entre módulos (±5%). El diseño escalable facilita un mayor rendimiento y la integración en líneas de producción sin necesidad de ventilación externa, extracción de ozono o enfriadores. Los controles PLC integrados gestionan la intensidad y las alarmas del sistema para procesos automatizados.

Características

• Irradiancia pico hasta 14 W/cm² para curado rápido de tintas, adhesivos y recubrimientos
• Ópticas frontales de enfoque para alta irradiancia pico a mayores distancias de trabajo
• Ópticas mejoradas y ventana extraíble en las versiones P para optimizar la dosis a corta distancia y facilitar el mantenimiento en entornos de impresión
• Control individual de módulos LED para una uniformidad longitudinal superior en toda el área de curado
• Escalable: varias cabezas pueden unirse manteniendo ±5% de uniformidad entre cabezas
• Longitudes de onda disponibles: 365 nm, 385 nm, 395 nm, 405 nm para ajustar a formulaciones específicas
• Diseño compacto refrigerado por aire que se integra sin ventilación o enfriadores adicionales
• Módulos LED de alta eficiencia que reducen el consumo energético frente a sistemas de lámpara de arco
• Filtros VOC de alta eficiencia para operación fiable en entornos con calidad de aire adversa
• Vida útil estimada de las LED > 40.000 horas para reducir costes operativos respecto a soluciones con lámparas de arco

Especificaciones
FEATURE : SPECIFICATION
Estimated LED Life : > 40,000 hours
Variable Intensity Range : 20 – 100 %
Longitudinal Uniformity : Better than ±5 %
Operating Voltage : 48 V DC ±2 V
Cooling : Air
Automation : Integrated PLC controls for UV intensity and system alarms
LED Warranty : 2 years or 10,000 service hours (whichever comes first)

MODEL | OPTICAL SIZE (mm) | MAX. POWER CONSUMPTION (W) | OPERATING CURRENT (A) | PEAK WAVELENGTH (nm) | MAX. OPTICAL POWER (W) | PEAK IRRADIANCE (W/Cm²) | WEIGHT (kg)
AC9150+, AC9150P+ | 150 x 30 | 1,603 | 33 | 365 / 385, 395, 405 | 280 / 350 | 11 / 14 | 2.0
AC9225+, AC9225P+ | 225 x 30 | 2,400 | 50 | 365 / 385, 395, 405 | 420 / 525 | 11 / 14 | 2.5
AC9300+, AC9300P+ | 300 x 30 | 3,203 | 67 | 365 / 385, 395, 405 | 560 / 700 | 11 / 14 | 3.7

Documentación

• Folleto - OmniCure AC9⁺ LED UV Curing System
• Guía de inicio rápido - OmniCure AC9⁺ LED UV Curing System
• Manual de usuario - OmniCure AC9⁺ LED UV Curing System
• Detalles de garantía - OmniCure UV Curing Products
• OM App-Note: Aplicaciones en fibra óptica y cables eléctricos
