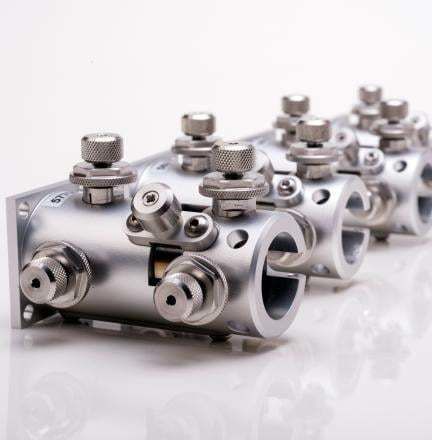

Acoplador de fibras kineMATIX®

monomodal

Resumen del producto
El kineMATIX® es un soporte optomecánico patentado diseñado para alinear los haces del sistema láser iFLEX® en una fibra monomodo. Se suministra como manipulador incluido con los sistemas de entrega de fibra kineFLEX® y está optimizado para mantener la alineación al desconectar y volver a insertar las fibras.

Optomecánica extremadamente estable
kineMATIX ofrece cuatro ejes de ajuste (X, Y, cabeceo, guiñada) además de un quinto botón central para la extracción/instalación rápida de la fibra. El mecanismo proporciona repetibilidad submicrón y estabilidad submicroradian. Su construcción poco sensible a la temperatura y su diseño robusto mantienen la alineación láser‑a‑fibra en un amplio rango de temperaturas y durante el transporte.

Rendimiento Plug-and-Play
Durante más de 25 años, el kineMATIX se ha utilizado en equipos OEM y entornos científicos donde se requieren interfaces de fibra desmontables. Los ajustes de alineación se conservan cuando se retira la fibra y se mantienen al volver a insertarla, permitiendo una repetibilidad consistente en sistemas modulares.

Documentación
Hoja de datos disponible para el sistema de entrega de fibra kineFLEX® (la documentación del producto remite a la hoja de datos del sistema kineFLEX).

Especificaciones técnicas

• Soporte optomecánico patentado (kineMATIX®)
• Función: alinea los haces del sistema láser iFLEX® en una fibra monomodo
• Incluido con: sistemas de entrega de fibra kineFLEX®
• Ejes de ajuste: X, Y, cabeceo, guiñada (cuatro ejes) más botón central para extracción/instalación de la fibra
• Repetibilidad: submicrón
• Estabilidad: submicroradian
• Diseño poco sensible a la temperatura para mantener la alineación en amplios rangos térmicos
• Construcción robusta para mantener la alineación durante el transporte
• Plug & Play: alineación conservada tras la extracción y reinserción de la fibra
