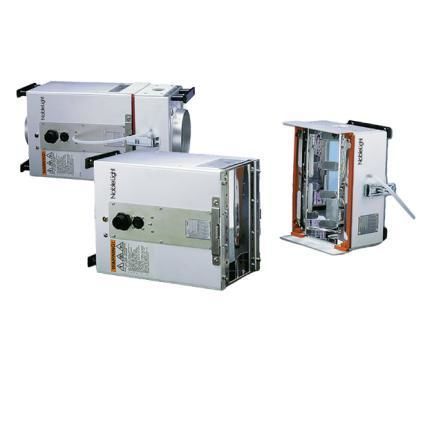

Sistema de polimerización por UV DRF series

de microondasen líneapara revestimientos

Resumen
La serie DRF son sistemas de curado UV diseñados para la fabricación de fibra óptica y cables. Los modelos incluyen DRF F6 (6 pulgadas) y DRF F10T (10 pulgadas). Los sistemas emplean lámparas sin electrodos alimentadas por microondas y un reflector elíptico secundario para proporcionar irradiancia UV focalizada e intensa, logrando curados rápidos y uniformes de recubrimientos, tintas y polímeros de matriz en cinta.

Especificaciones

• Bombilla sin electrodos disponible en distintos espectros
• Módulos de lámpara: irradiadores de 6 pulgadas (F6) y 10 pulgadas (F10T); opciones de niveles de potencia
• Suministro de energía a juego con el módulo de lámpara
• Escudo luminoso y carcasa con reflector elíptico secundario (F6 o F10T), carcasa con tubo de cuarzo sellado, conexiones de nitrógeno opcionales
• Sopladores opcionales para refrigeración por aire

Características

• Lámpara sin electrodos alimentada por microondas para estabilidad de potencia y consistencia espectral
• Sistema de reflector secundario patentado que produce alta irradiancia UV por vatio
• Diseño modular que facilita el mantenimiento y la sustitución
• Fuentes de alimentación modulares que se pueden agrupar para simplificar el control eléctrico y las interconexiones preconectadas
• Bombillas intercambiables para ajustar la energía al comportamiento fotoquímico
• Sistema de montaje con alineación fácil opcional para asegurar una alineación precisa al reemplazar la lámpara

Aplicaciones

• Curado de recubrimientos de protección (buffer coatings) para fibra óptica
• Tintas de coloración para fibra y cable
• Polímeros de matriz en cinta
• Marcado de cable y procesos en cables de pequeño diámetro

Información adicional
La serie DRF está optimizada para el curado UV de alta velocidad y funcionamiento continuo en la fabricación de fibra óptica. Las lámparas sin electrodos alcanzan la máxima potencia en segundos y mantienen salida espectral estable en operación continua. La fibra óptica pasa a través de un tubo de cuarzo sellado situado en el punto focal secundario del reflector elíptico para asegurar exposición completa y minimizar radiación dispersa.

Potencia y configuraciones
Las configuraciones admiten módulos desde aproximadamente 1,8 kW (por ejemplo, F300S) hasta sistemas de alta potencia de 6 kW (por ejemplo, F600, LightHammer® 10H Mark II / LightHammer 10 Mark III). Algunos sistemas ofrecen niveles de potencia seleccionables o rangos de salida variables (por ejemplo, 35%–100%). Las configuraciones con múltiples lámparas permiten apagar/encender lámparas individualmente para ajustar la energía de curado según la velocidad de línea o el espesor del recubrimiento.

Instalación y refrigeración
La serie DRF utiliza un sistema de flujo de aire push–pull con sopladores de presión positiva y negativa para refrigeración. El tubo de cuarzo sellado está aislado con una junta Teflon®; las carcasas incluyen placas finales para montaje de accesorios. Las lámparas pueden montarse en cualquier orientación; kits de alineación y opciones de observación sin herramientas (F10T2) facilitan el mantenimiento y el control del proceso.

Notas y seguridad
Las lámparas contienen mercurio. Manipular y desechar conforme a las normas locales, regionales y nacionales aplicables.

Especificaciones técnicas

• Tecnología de lámpara sin electrodos alimentada por microondas para consistencia espectral y arranque rápido
• Reflector elíptico secundario para irradiancia UV concentrada
• Módulos de lámpara de 6 pulgadas (F6) y 10 pulgadas (F10T) con fuentes de alimentación emparejadas
• Carcasa con tubo de cuarzo sellado, opciones de conexión de nitrógeno y aislamiento con junta Teflon®
• Sopladores opcionales para refrigeración por aire; fuentes de alimentación y carcasas modulares para flexibilidad
• Múltiples opciones de espectro de bombillas y reflectores (incluyendo R500 y reflectores dicroicos)
• Rango de potencia soportado desde ~1,8 kW hasta 6 kW; configuraciones de salida seleccionable/variable
