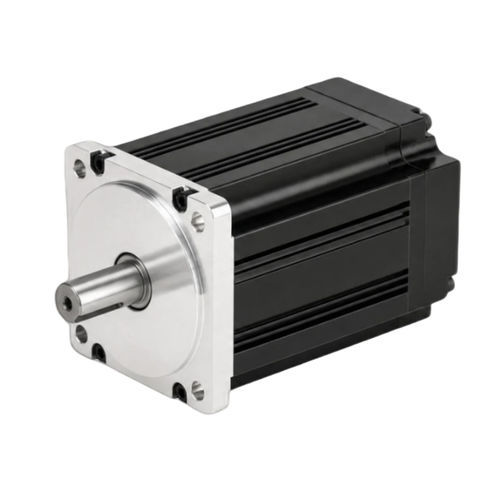

Servomotor AC ACSM80N

220VIP654 polos

Descripción del producto
Servomotor AC de 4 polos, bastidor 80 mm, modelo ACSM80N-02430B4-MHZ: 750 W, 220 V, 3000 RPM, par nominal 2.39 N·m. Incluye codificador absoluto de 23 bits y protección IP65; relación de par máximo 3×.

Aspectos clave

• Potencia nominal: 750 W (0.75 kW)
• Velocidad nominal: 3000 RPM
• Par nominal: 2.39 N·m
• Par máximo: 7.1 N·m
• Codificador: absoluto 23 bits
• Protección: IP65

Identificadores

• Número de pieza: ACSM80N-02430B4-MHZ
• Referencia de la hoja de datos: ACSM80N-02430B4-MHZ

Especificaciones eléctricas y mecánicas

• Potencia nominal: 0.75 kW
• Tensión de línea nominal: 220 V
• Corriente de línea nominal: 3 A
• Corriente pico: 9 A
• Velocidad nominal: 3000 RPM
• Par nominal: 2.39 N·m
• Par pico: 7.1 N·m
• FEM inversa: 48 V/1000 r.min
• Constante de par: 0.8 N·m/A
• Inercia del rotor: 1.82×10⁻⁴ kg·m²
• Resistencia de fase (L-L): 2.88 Ω
• Inductancia de fase (L-L): 6.4 mH
• Constante de tiempo eléctrica: 2.22 ms
• Peso: 2.9 kg
• Convertidores compatibles: ACSDP100H-75 / ACSDP100E-75

Codificador y protección

• Tipo de codificador: absoluto 23 bits
• Clase de aislamiento: Clase B
• Grado de protección: IP65
• Temperatura ambiente: -20°C ~ +40°C
• Humedad ambiente: < 90% HR (sin condensación)

Dimensiones mecánicas

• Tamaño del bastidor: 80 mm
• Longitud del cuerpo (sin freno): 151 mm
• Longitud del cuerpo (con freno de imán permanente): 205 mm
• Longitud del cuerpo (con freno electromagnético): 191 mm

Curva par-velocidad
Imagen de la característica par-velocidad disponible para el ACSM80N-02430B4-MHZ.

Especificaciones técnicas

• Serie de modelo: ACSM80N
• Tensión nominal: 220 V
• Corriente pico: 9 A
• Corriente de línea nominal: 3 A
• FEM inversa: 48 V/1000 r.min
• Constante de par: 0.8 N·m/A
• Inercia del rotor: 1.82×10⁻⁴ kg·m²
• Resistencia de fase (L-L): 2.88 Ω
• Inductancia de fase (L-L): 6.4 mH
• Constante de tiempo eléctrica: 2.22 ms
