Servomotor AC ACSM130N

220Vcon freno electromagnético4 polos

Descripción del producto

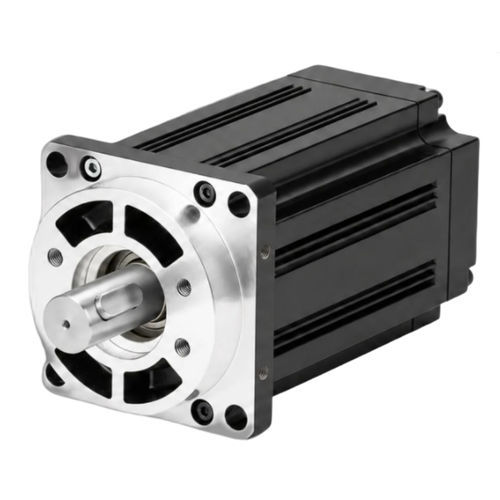

Bastidor 130 mm, motor servomotor AC de 4 polos, 1,3 kW, 220 V, 2500 RPM con par nominal de 5 N·m. Codificador absoluto de 23 bits integrado. Referencia: ACSM130N-05025B4-MH.

Puntos destacados

• Potencia nominal: 1,3 kW
• Velocidad nominal: 2500 RPM
• Par nominal: 5 N·m
• Par pico: 15 N·m (3× nominal)
• Encoder: absoluto de 23 bits

Especificaciones eléctricas y mecánicas
Potencia nominal: 1,3 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 5,0 A
Velocidad nominal: 2500 RPM
Par nominal: 5 N·m
Par pico: 15 N·m
FEM inversa: 68 V/1000 r.min
Constante de par: 1,0 N·m/A
Inercia del rotor: 1,06×10⁻³ kg·m²
Resistencia de fase (L-L): 1,84 Ω
Inductancia de fase (L-L): 4,9 mH
Constante de tiempo eléctrica: 2,66 ms
Peso: 6,6 kg
Variadores compatibles: ACSDP200H / ACSDP200E

Encoder y protección
Tipo de encoder: absoluto 23 bits
Clase de aislamiento: Clase B
Temperatura ambiente: -20°C ~ +40°C
Humedad ambiente: < 90% HR (sin condensación)

Dimensiones mecánicas
Tamaño del bastidor: 130 mm
Longitud del cuerpo (sin freno): 171 mm
Longitud del cuerpo (con freno de imán permanente): 241 mm
Longitud del cuerpo (con freno electromagnético): 228 mm

Diagramas

• Curva par-velocidad (imagen disponible)
• Dibujo mecánico de la serie ACSM130N (imagen disponible)

Especificaciones técnicas

• Bastidor: 130 mm
• Polos: 4
• Potencia nominal: 1,3 kW (1300 W)
• Tensión nominal: 220 V
• Velocidad nominal: 2500 RPM
• Par nominal: 5 N·m
• Par pico: 15 N·m
• Encoder: encoder absoluto de 23 bits
• FEM inversa: 68 V/1000 r.min
• Constante de par: 1,0 N·m/A
• Resistencia de fase (L-L): 1,84 Ω
• Inductancia de fase (L-L): 4,9 mH
• Constante de tiempo eléctrica: 2,66 ms
• Inercia del rotor: 1,06×10⁻³ kg·m²
• Peso: 6,6 kg
• Variadores compatibles: ACSDP200H, ACSDP200E
