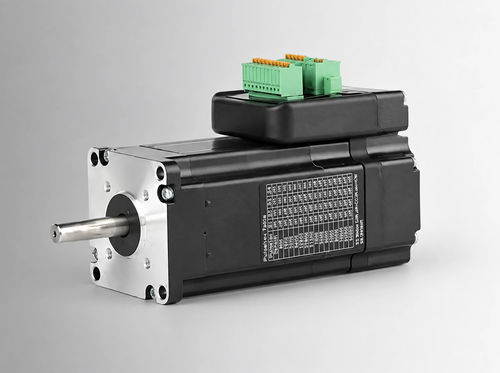

Servomotor AC UCS57-90

36 Vcon codificador y controlador integradosNEMA 23

Resumen del producto
El UCS57-90 es un motor servo AC integrado de 57 mm que combina motor, codificador, controlador DSP con control vectorial y módulo de comunicación en red en una carcasa compacta. Proporciona 90 W a 3000 RPM con un par nominal de 0,29 N·m y admite retroalimentación de alta resolución para control de movimiento preciso.

PUNTOS DESTACADOS

• Potencia nominal 90 W a 3000 RPM
• Controlador DSP integrado con algoritmo de control vectorial
• Codificador integrado 1000 PPR
• Módulo de comunicación en red incluido
• Cuerpo compacto 57×57×107,5 mm (marco NEMA 23)

Especificaciones eléctricas
Tensión nominal: 36 V AC
Potencia nominal: 90 W
Velocidad nominal: 3000 RPM
Par nominal: 0,29 N·m
Par máximo: 0,8 N·m
Corriente nominal: 3,6 A
Constante Back-EMF: 65 V/kRPM
Constante de par: 0,08 N·m/A
Inercia del rotor: 0,24 kg·cm²
Resolución del codificador: 1000 PPR
Clase de aislamiento: B (130°C)
Tamaño de bastidor: 57 mm (NEMA 23)
Longitud del cuerpo: 107,5 mm
Peso: 1 kg
Número de pieza: UCS57-90

Mecánica
Plano mecánico e ilustración acotada disponibles para la familia de servomotores integrados de 57 mm para facilitar el montaje e integración.

Especificaciones técnicas

• Modelo / Número de pieza: UCS57-90
• Potencia nominal: 90 W
• Tensión nominal: 36 V AC
• Velocidad nominal: 3000 RPM
• Par nominal: 0,29 N·m
• Par máximo: 0,8 N·m
• Corriente nominal: 3,6 A
• Constante Back-EMF: 65 V/kRPM
• Constante de par: 0,08 N·m/A
• Inercia del rotor: 0,24 kg·cm²
• Resolución del codificador: 1000 PPR
• Clase de aislamiento: B (130°C)
• Tamaño de bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 107,5 mm
• Peso: 1 kg
