Servomotor AC ACSM80N-04025B4-MHZ

220Vcon frenocon freno electromagnético

Descripción del producto

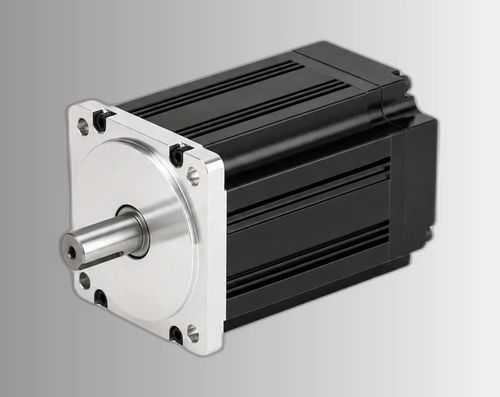

Motor servo AC de carcasa 80 mm, 4 polos, 1,0 kW, 220 V, velocidad nominal 2500 RPM y par nominal 4,0 N·m. Equipado con codificador absoluto de 23 bits y protección IP65. Disponible con distintas opciones de freno y compatible con los variadores especificados para aplicaciones de automatización industrial.

Puntos clave

• Potencia nominal: 1,0 kW
• Velocidad nominal: 2500 RPM
• Par nominal: 4,0 N·m
• Par pico: 12 N·m
• Codificador: absoluto 23 bits
• Protección: IP65

Identificadores
Número de pieza — ACSM80N-04025B4-MHZ
Marco / Serie — ACSM80N Series

Especificaciones eléctricas y mecánicas
Parámetro — Valor
Potencia nominal — 1,0 kW
Tensión de línea nominal — 220 V
Corriente nominal — 4,4 A
Corriente pico — 13,2 A
Velocidad nominal — 2500 RPM
Par nominal — 4,0 N·m
Par pico — 12 N·m
FEM inversa — 56 V/1000 r.min
Constante de par — 0,9 N·m/A
Inercia del rotor — 2.97×10⁻⁴ kg·m²
Resistencia de fase (L-L) — 1,83 Ω
Inductancia de fase (L-L) — 4,72 mH
Constante de tiempo eléctrica — 2,58 ms
Peso — 4,1 kg
Variador compatible — ACSDP100H-75 / ACSDP100E-75

Codificador y protección
Parámetro — Valor
Tipo de codificador — Absoluto 23 bits
Clase de aislamiento — Clase B
Clasificación de protección — IP65
Temperatura ambiente — -20°C ~ +40°C
Humedad ambiente — < 90% HR (sin condensación)

Dimensiones mecánicas
Parámetro — Valor
Tamaño del marco — 80 mm
Longitud cuerpo (sin freno) — 191 mm
Longitud cuerpo (con freno de imán permanente) — 245 mm
Longitud cuerpo (con freno electromagnético) — 231 mm

Visuales incluidos
Curva par-velocidad y dibujo mecánico disponibles para la serie ACSM80N (los visuales muestran las características par-velocidad y las dimensiones/montaje mecánico).

Especificaciones técnicas

• Serie: ACSM80N Series
• Número de pieza: ACSM80N-04025B4-MHZ
• Tamaño del marco: 80 mm
• Potencia nominal: 1,0 kW
• Tensión nominal: 220 V
• Corriente nominal: 4,4 A
• Corriente pico: 13,2 A
• Velocidad nominal: 2500 RPM
• Par nominal: 4,0 N·m
• Par pico: 12 N·m
• Codificador: codificador absoluto 23 bits
• Protección: IP65
• Clase de aislamiento: Clase B
• Peso: 4,1 kg
• Constante de par: 0,9 N·m/A
• Inercia del rotor: 2.97×10⁻⁴ kg·m²
• FEM inversa: 56 V/1000 r.min
• Variadores compatibles: ACSDP100H-75 / ACSDP100E-75
• Ambiente de funcionamiento: -20°C a +40°C, < 90% HR sin condensación
