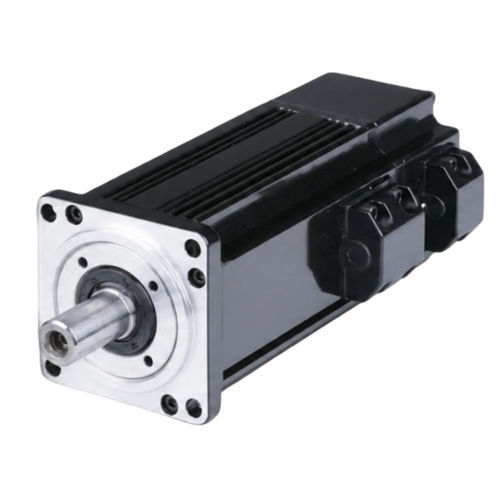

Servomotor AC ACSM40N

220VIP654 polos

Resumen del producto
Servomotor AC de carcasa 40 mm, 4 polos, modelo ACSM40N-00130B4-MHZ, 50 W a 220 V, 3000 RPM y par nominal 0,16 N·m. Incorpora codificador absoluto de 23 bits y protección IP65, con par pico de 2× para aplicaciones de control de movimiento de precisión.

Puntos clave

• Potencia nominal: 50 W
• Velocidad nominal: 3000 RPM
• Par nominal: 0,16 N·m
• Par pico: 0,32 N·m (2× nominal)
• Codificador: absoluto 23 bits
• Protección: IP65

Número de pieza y especificaciones básicas
Número de pieza: ACSM40N-00130B4-MHZ
Potencia nominal: 50 W
Tensión nominal: 220 V
Velocidad nominal: 3000 RPM
Par nominal: 0,16 N·m
Par pico: 0,32 N·m

Especificaciones eléctricas y mecánicas

• Potencia nominal: 0,05 kW
• Tensión de línea nominal: 220 V
• Corriente de línea nominal: 0,4 A
• FEM inversa: 36,8 V/1000 r.min
• Constante de par: 0,4 N·m/A
• Inercia del rotor: 0,025×10⁻⁴ kg·m²
• Resistencia de fase (L-L): 108 Ω
• Inductancia de fase (L-L): 108 mH
• Constante de tiempo eléctrica: 1,0 ms
• Peso: 0,32 kg
• Variadores compatibles: ACSDP100H-40 / ACSDP100E-40

Codificador y protección

• Tipo de codificador: absoluto 23 bits
• Clase de aislamiento: Clase B
• Índice de protección: IP65
• Ambiente de funcionamiento: -20°C a +40°C
• Humedad ambiente: < 90% HR (sin condensación)

Dimensiones mecánicas

• Tamaño de carcasa: 40 mm
• Longitud del cuerpo (sin freno): 75 mm
• Longitud del cuerpo (con freno de imán permanente): 109 mm

Visuales adicionales
La curva par-velocidad y el plano mecánico de la serie ACSM40N están disponibles en la página del producto.

Especificaciones técnicas

• Carcasa: 40 mm
• Polos: 4 polos
• Potencia nominal: 50 W (0,05 kW)
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM
• Par nominal: 0,16 N·m
• Par pico: 0,32 N·m
• Codificador: codificador absoluto 23 bits
• Protección: IP65
• FEM inversa: 36,8 V/1000 r.min
• Constante de par: 0,4 N·m/A
• Inercia rotor: 0,025×10⁻⁴ kg·m²
• Resistencia de fase (L-L): 108 Ω
• Inductancia de fase (L-L): 108 mH
• Constante de tiempo eléctrica: 1,0 ms
• Peso: 0,32 kg
• Variadores compatibles: ACSDP100H-40 / ACSDP100E-40
• Ambiente de funcionamiento: -20°C a +40°C, < 90% HR sin condensación
