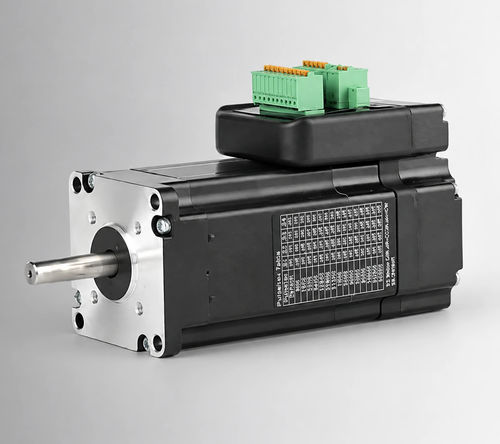

Servomotor AC UCS57-180

36 Vcon codificador y controlador integradosNEMA 23

Descripción del producto
El UCS57-180 es un motor servo AC integrado de baja tensión de 57 mm que entrega 180 W a 3000 RPM con un par nominal de 0,57 N·m. La unidad integra el motor, un codificador 1000 PPR, un controlador DSP con control vectorial y un módulo de comunicación de red en una carcasa compacta de 57×57×147,5 mm, adecuada para aplicaciones de automatización industrial.

ASPECTOS CLAVE

• Potencia nominal 180 W a 3000 RPM
• Controlador DSP integrado con algoritmo de control vectorial
• Codificador integrado 1000 PPR
• Módulo de comunicación de red incluido
• Cuerpo compacto 57×57×147,5 mm (bastidor 57 mm / NEMA 23)

Especificaciones eléctricas
Tensión nominal — 36 V AC
Potencia nominal — 180 W
Velocidad nominal — 3000 RPM
Par nominal — 0,57 N·m
Par máximo — 1,5 N·m
Corriente nominal — 7,2 A
Constante FEM inversa — 65 V/kRPM
Constante de par — 0,08 N·m/A
Inercia del rotor — 0,46 kg·cm²
Resolución del encoder — 1000 PPR
Clase de aislamiento — B (130°C)
Tamaño de bastidor — 57 mm (NEMA 23)
Longitud del cuerpo — 147,5 mm
Peso — 1,63 kg
Referencia — UCS57-180

Plano mecánico
Se proporcionan dibujos dimensionales e interfaces de montaje para la familia de servos integrados de 57 mm para facilitar la integración en sistemas y el diseño de paneles.

Especificaciones técnicas

• Modelo / Referencia: UCS57-180
• Potencia nominal: 180 W
• Tensión nominal: 36 V AC
• Velocidad nominal: 3000 RPM
• Par nominal: 0,57 N·m
• Par máximo: 1,5 N·m
• Corriente nominal: 7,2 A
• Constante FEM inversa: 65 V/kRPM
• Constante de par: 0,08 N·m/A
• Inercia del rotor: 0,46 kg·cm²
• Resolución del encoder: 1000 PPR
• Clase de aislamiento: B (130°C)
• Tamaño de bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 147,5 mm
• Peso: 1,63 kg
• Funciones integradas: motor, codificador, controlador DSP en control vectorial, módulo de comunicación de red
