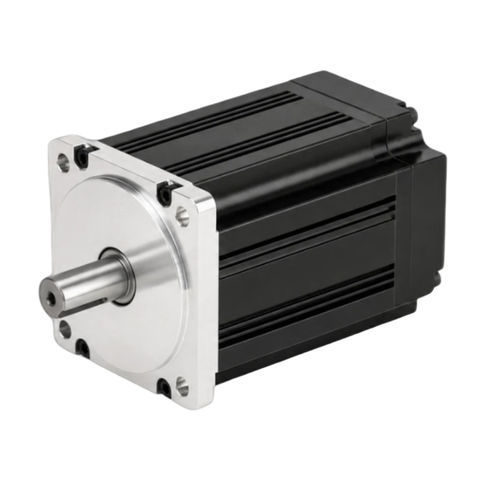

Servomotor AC ACSM80N-03520B4-MHZ

220VIP654 polos

Descripción del producto
Motor servo AC de bastidor 80 mm, 4 polos, potencia nominal 0,73 kW (730 W), tensión nominal 220 V, velocidad nominal 2000 RPM y par nominal 3,5 N·m. Incorpora un codificador absoluto de 23 bits y protección IP65; par pico 10,5 N·m (3× par nominal). Diseñado para sistemas de control de movimiento industriales compactos que requieren protección estanca y retroalimentación de posición precisa.

Puntos clave

• Potencia nominal: 730 W (0,73 kW)
• Velocidad nominal: 2000 RPM
• Par nominal: 3,5 N·m
• Par pico: 10,5 N·m
• Codificador: absoluto 23 bits
• Grado de protección: IP65

Número de pieza y especificaciones rápidas

• Número de pieza: ACSM80N-03520B4-MHZ
• Tensión nominal: 220 V
• Corriente nominal: 3 A
• Corriente pico: 9 A
• Variadores compatibles: ACSDP100H-75, ACSDP100E-75

Especificaciones eléctricas y mecánicas
Potencia nominal — 0,73 kW
Tensión de línea nominal — 220 V
Corriente de línea nominal — 3 A
Corriente pico — 9 A
Velocidad nominal — 2000 RPM
Par nominal — 3,5 N·m
Par pico — 10,5 N·m
FEM inversa — 71 V/1000 r.min
Constante de par — 1,17 N·m/A
Inercia del rotor — 2,63×10⁻⁴ kg·m²
Resistencia de fase (L-L) — 3,65 Ω
Inductancia de fase (L-L) — 8,8 mH
Constante de tiempo eléctrica — 2,4 ms
Peso — 3,9 kg

Codificador y protección
Tipo de codificador — absoluto 23 bits
Clase de aislamiento — Clase B
Grado de protección — IP65
Temperatura ambiente — -20°C a +40°C
Humedad ambiente — < 90% HR (sin condensación)

Dimensiones mecánicas
Tamaño del bastidor — 80 mm
Longitud del cuerpo (sin freno) — 178 mm
Longitud del cuerpo (con freno de imán permanente) — 233 mm
Longitud del cuerpo (con freno electromagnético) — 219 mm

Curva par-velocidad
La característica par-velocidad se proporciona como un gráfico que ilustra el par continuo frente a la velocidad y la capacidad de par pico (ver imagen del gráfico).

Dibujo mecánico
Se proporciona plano dimensional y detalles de montaje para la serie ACSM80N (ver dibujo técnico).

Especificaciones técnicas

• Serie: ACSM80N series
• Número de pieza: ACSM80N-03520B4-MHZ
• Potencia nominal: 0,73 kW (730 W)
• Tensión de línea nominal: 220 V
• Corriente de línea nominal: 3 A
• Corriente pico: 9 A
• Velocidad nominal: 2000 RPM
• Par nominal: 3,5 N·m
• Par pico: 10,5 N·m
• FEM inversa: 71 V/1000 r.min
• Constante de par: 1,17 N·m/A
• Inercia del rotor: 2,63×10⁻⁴ kg·m²
• Resistencia de fase (L-L): 3,65 Ω
• Inductancia de fase (L-L): 8,8 mH
• Constante de tiempo eléctrica: 2,4 ms
• Peso: 3,9 kg
• Variadores compatibles: ACSDP100H-75, ACSDP100E-75
• Codificador: codificador absoluto 23 bits
• Clase de aislamiento: Clase B
• Grado de protección: IP65
• Temperatura ambiente: -20°C a +40°C
• Humedad ambiente: < 90% HR (sin condensación)
• Tamaño del bastidor: 80 mm
• Longitud del cuerpo (sin freno): 178 mm
• Longitud del cuerpo (con freno de imán permanente): 233 mm
• Longitud del cuerpo (con freno electromagnético): 219 mm
