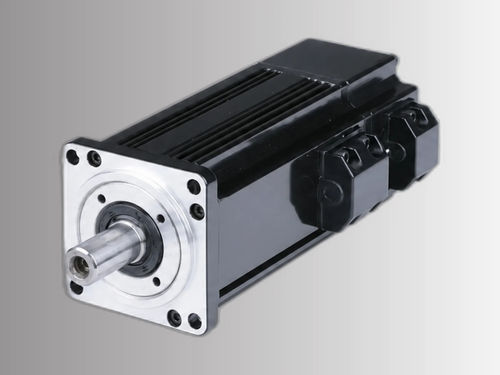

Servomotor AC ACSM60N-01930B4-MHZ

220Vcon codificadoresIP65

Descripción del producto
Armazón de 60 mm, motor servo AC de 4 polos de 600 W (0.6 kW), 220 V, 3000 RPM con par nominal de 1,91 N·m. Equipado con codificador absoluto de 23 bits, índice de protección IP65 y relación de par punta 3× (pico 5,73 N·m).

Puntos destacados

• Potencia nominal: 600 W
• Velocidad nominal: 3000 RPM
• Par nominal: 1.91 N·m
• Par máximo: 5.73 N·m
• Codificador: 23-bit Absolute
• Protección: IP65

Especificaciones rápidas

• Referencia: ACSM60N-01930B4-MHZ
• Potencia nominal: 600 W
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM
• Par nominal: 1.91 N·m
• Par máximo: 5.73 N·m

Especificaciones eléctricas y mecánicas
Potencia nominal: 0.6 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 3.5 A
Velocidad nominal: 3000 RPM
Par nominal: 1.91 N·m
Par máximo: 5.73 N·m
Back EMF: 34 V/1000 r.min
Constante de par: 0.55 N·m/A
Inercia del rotor: 0.39×10⁻⁴ kg·m²
Resistencia de fase (L-L): 1.39 Ω
Inductancia de fase (L-L): 10.7 mH
Constante de tiempo eléctrica: 5.5 ms
Peso: 2.07 kg
Drive compatible: ACSDP100H-40 / ACSDP100E-40

Codificador y protección
Tipo de codificador: 23-bit Absolute
Clase de aislamiento: Clase F
Índice de protección: IP65
Temperatura ambiente: -20°C ~ +40°C
Humedad ambiente: < 90% HR (sin condensación)

Dimensiones mecánicas
Tamaño de armazón: 60 mm
Longitud del cuerpo (sin freno): 169 mm
Longitud del cuerpo (con freno de imán permanente): 217 mm

Curva par-velocidad
Imagen de la curva par-velocidad disponible en la página del producto (curva indicativa de rendimiento para ACSM60N-01930B4-MHZ).

Plano mecánico
Plano mecánico disponible para la serie ACSM60N (detalles dimensionales y de montaje).

Características / Especificaciones técnicas

• Armazón: 60 mm
• Pólos: 4 polos
• Potencia nominal: 600 W (0.6 kW)
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM
• Par nominal: 1.91 N·m
• Par máximo: 5.73 N·m (relación 3×)
• Codificador: codificador absoluto 23 bits
• Protección: IP65
• Back EMF: 34 V/1000 r.min
• Constante de par: 0.55 N·m/A
• Resistencia de fase (L-L): 1.39 Ω
• Inductancia de fase (L-L): 10.7 mH
• Constante de tiempo eléctrica: 5.5 ms
• Inercia del rotor: 0.39×10⁻⁴ kg·m²
• Peso: 2.07 kg
• Drives compatibles: ACSDP100H-40, ACSDP100E-40
• Ambiente de funcionamiento: -20°C a +40°C, <90% HR sin condensación
