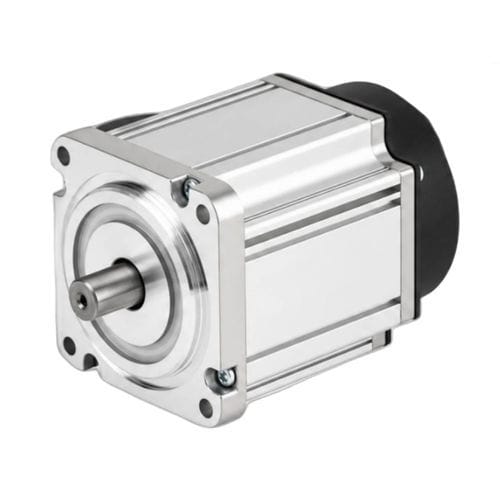

Servomotor AC ACSM60B

220V5 polosde alta resolución

Descripción del producto
Motor servo AC de 5 polos, carcasa de 60 mm, con potencia nominal de 200 W a 220 V. Incluye encoder absoluto de 17 bits, velocidad nominal 3000 RPM y velocidad máxima 6000 RPM. Indicada para sistemas de movimiento industriales compactos que requieren control de posición preciso.

Puntos clave

• Potencia nominal: 200 W (0,2 kW)
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 6000 RPM
• Par nominal: 0,64 N·m (Pico 1,92 N·m)
• Encoder: absoluto de 17 bits

Identificadores del producto
Número de pieza: ACSM60B-00630A6-TJA
Tamaño de carcasa: 60 mm
Diseño: 5 polos

Especificaciones eléctricas y mecánicas

• Potencia nominal: 0,2 kW
• Tensión nominal: 220 V
• Corriente nominal: 1,6 A (Pico 4,8 A)
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 6000 RPM
• Par nominal: 0,64 N·m
• Par pico: 1,92 N·m
• Constante de par: 0,4 N·m/A
• Fem inversa: 29,3 V/Krpm
• Resistencia de fase (L-L): 8,9 Ω
• Inductancia de fase (L-L): 13,5 mH
• Inercia del rotor: 0,3×10⁻⁴ kg·m²
• Pares de polos: 5
• Variadores compatibles: ACSDP100H-40, ACSDP100E-40

Encoder y aislamiento

• Tipo de encoder: absoluto 17 bits para retroalimentación de posición
• Clase de aislamiento: F

Dimensiones mecánicas

• Tamaño de carcasa: 60 mm
• Longitud cuerpo (sin freno): 72 mm
• Longitud cuerpo (con freno): 102 mm

Curva par-velocidad
Curva par-velocidad disponible para referencia de rendimiento — consulte imágenes/diagramas del producto.

Dibujo mecánico
Dibujo mecánico detallado disponible para la serie ACSM60B (ver imágenes/diagramas) para montaje e integración.

Aplicaciones típicas

• Robótica industrial compacta y cobots
• Indexado CNC y control de pequeños ejes
• Máquinas de embalaje y unidades pick-and-place
• Equipos médicos y automatización de laboratorio que requieren movimiento preciso

Especificaciones técnicas

• Carcasa: 60 mm
• Polos: 5
• Potencia nominal: 200 W (0,2 kW)
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 6000 RPM
• Par nominal: 0,64 N·m
• Par pico: 1,92 N·m
• Corriente nominal: 1,6 A
• Corriente pico: 4,8 A
• Constante de par: 0,4 N·m/A
• Fem inversa: 29,3 V/Krpm
• Resistencia de fase (L-L): 8,9 Ω
• Inductancia de fase (L-L): 13,5 mH
• Inercia del rotor: 0,3×10⁻⁴ kg·m²
• Pares de polos: 5
• Encoder: absoluto 17 bits
• Clase de aislamiento: F
• Variadores compatibles: ACSDP100H-40, ACSDP100E-40
• Número de referencia típico: ACSM60B-00630A6-TJA
