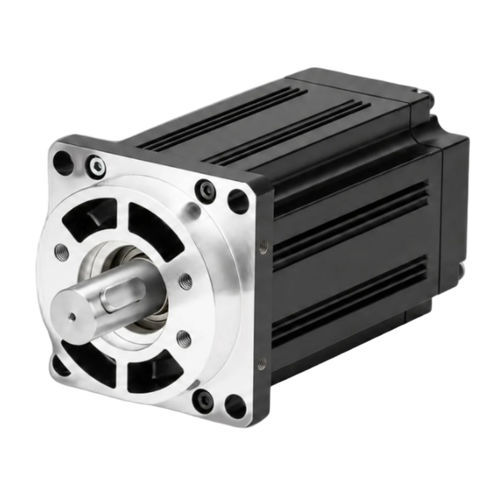

Servomotor AC ACSM130N220V4 polosde alto par
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- AC
- Voltaje
- 220V
- Número de polos
- 4 polos
- Otras características
- de alto par, de regulación de movimientos, con codificador integrado, servoaccionado
- Potencia
1 kW
(1,36 hp)- Intensidad
4 A
- Par
Mín.: 4 Nm
(2,950249 ft.lb)Máx.: 12 Nm
(8,850746 ft.lb)- Velocidad de rotación
2.500 rpm
(15.707,9633 rad.min-1)- Diámetro
130 mm
(5,12 in)- Temperatura de funcionamiento
Mín.: -20 °C
(-4 °F)Máx.: 40 °C
(104 °F)
Descripción
Descripción general del producto
Marco de 130 mm, motor servo AC de 4 polos con potencia nominal de 1.0 kW (1000 W), 220 V, 2500 RPM. Par nominal 4 N·m y par pico 12 N·m. Codificador absoluto de 23 bits integrado para retroalimentación de posición. Indicado para aplicaciones de control de movimiento que requieren un marco compacto de 130 mm.
Puntos clave
Identificadores
Número de pieza: ACSM130N-04025B4-MH
Potencia nominal (alt): 1000 W
Tensión nominal: 220 V
Especificaciones eléctricas y mecánicas
Potencia nominal: 1.0 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 4.0 A
Velocidad nominal: 2500 RPM
Par nominal: 4 N·m
Par pico: 12 N·m
FEM inversa: 72 V/1000 r.min
Constante de par: 1.0 N·m/A
Inercia del rotor: 0.85×10⁻³ kg·m²
Resistencia de fase (L-L): 2.76 Ω
Inductancia de fase (L-L): 6.42 mH
Constante de tiempo eléctrica: 2.32 ms
Peso: 6.2 kg
Variador compatible: ACSDP100H-75 / ACSDP100E-75
Codificador y protección
Tipo de codificador: absoluto 23 bits
Clase de aislamiento: Clase B
Temperatura ambiente: -20°C ~ +40°C
Humedad ambiente: < 90% RH (sin condensación)
Dimensiones mecánicas
Tamaño de marco: 130 mm
Longitud cuerpo (sin freno): 166 mm
Longitud cuerpo (con freno de imán permanente): 236 mm
Longitud cuerpo (con freno electromagnético): 223 mm
Diagramas y curvas
Se proporcionan curva par-velocidad y plano mecánico para referencia de rendimiento y montaje.
Especificaciones técnicas
Marco de 130 mm, motor servo AC de 4 polos con potencia nominal de 1.0 kW (1000 W), 220 V, 2500 RPM. Par nominal 4 N·m y par pico 12 N·m. Codificador absoluto de 23 bits integrado para retroalimentación de posición. Indicado para aplicaciones de control de movimiento que requieren un marco compacto de 130 mm.
Puntos clave
- Potencia nominal: 1.0 kW
- Velocidad nominal: 2500 RPM
- Par nominal: 4 N·m
- Par pico: 12 N·m
- Codificador: absoluto 23 bits
Identificadores
Número de pieza: ACSM130N-04025B4-MH
Potencia nominal (alt): 1000 W
Tensión nominal: 220 V
Especificaciones eléctricas y mecánicas
Potencia nominal: 1.0 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 4.0 A
Velocidad nominal: 2500 RPM
Par nominal: 4 N·m
Par pico: 12 N·m
FEM inversa: 72 V/1000 r.min
Constante de par: 1.0 N·m/A
Inercia del rotor: 0.85×10⁻³ kg·m²
Resistencia de fase (L-L): 2.76 Ω
Inductancia de fase (L-L): 6.42 mH
Constante de tiempo eléctrica: 2.32 ms
Peso: 6.2 kg
Variador compatible: ACSDP100H-75 / ACSDP100E-75
Codificador y protección
Tipo de codificador: absoluto 23 bits
Clase de aislamiento: Clase B
Temperatura ambiente: -20°C ~ +40°C
Humedad ambiente: < 90% RH (sin condensación)
Dimensiones mecánicas
Tamaño de marco: 130 mm
Longitud cuerpo (sin freno): 166 mm
Longitud cuerpo (con freno de imán permanente): 236 mm
Longitud cuerpo (con freno electromagnético): 223 mm
Diagramas y curvas
Se proporcionan curva par-velocidad y plano mecánico para referencia de rendimiento y montaje.
Especificaciones técnicas
- Marco: 130 mm
- Pólos: 4
- Potencia nominal: 1.0 kW (1000 W)
- Tensión nominal: 220 V
- Velocidad nominal: 2500 RPM
- Par nominal: 4 N·m
- Par pico: 12 N·m
- Codificador: absoluto 23 bits
- FEM inversa: 72 V/1000 r.min
- Constante de par: 1.0 N·m/A
- Inercia del rotor: 0.85×10⁻³ kg·m²
- Resistencia de fase (L-L): 2.76 Ω
- Inductancia de fase (L-L): 6.42 mH
- Constante de tiempo eléctrica: 2.32 ms
- Peso: 6.2 kg
- Variadores compatibles: ACSDP100H-75, ACSDP100E-75
- Ambiente de funcionamiento: -20°C a +40°C, < 90% RH (sin condensación)
- Número de pieza típico: ACSM130N-04025B4-MH
