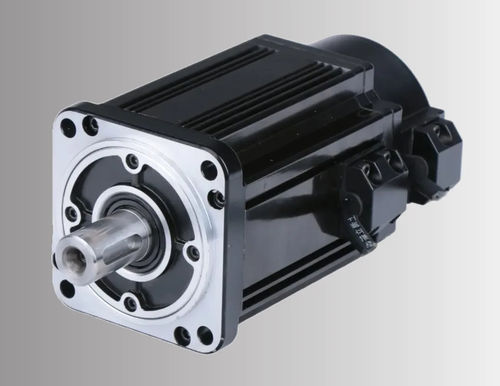

Servomotor AC ACSM130B-10025A6-MH

220Vde alta precisióncon codificador integrado

Resumen del producto
Motor servo AC de bastidor 130 mm, modelo ACSM130B-10025A6-MH. Potencia nominal 2,6 kW, 220 V, 2500 RPM, par nominal 10 N·m y par máximo 25 N·m. Encoder absoluto de 17 bits integrado para retroalimentación de posición precisa. Indicado para control de movimiento industrial y sistemas de automatización.

Puntos clave

• Potencia nominal: 2,6 kW
• Velocidad nominal: 2500 RPM
• Par nominal: 10 N·m
• Par máximo: 25 N·m (2,5×)
• Encoder: absoluto 17 bits

Detalles básicos del producto

• Serie: ACSM130B
• Número de pieza: ACSM130B-10025A6-MH
• Variadores compatibles: ACSDP200H / ACSDP200E

Especificaciones eléctricas y mecánicas
Potencia nominal: 2,6 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 10 A
Velocidad nominal: 2500 RPM
Par nominal: 10 N·m
Par máximo: 25 N·m
FEM inversa: 70 V/1000 r.min
Constante de par: 1,0 N·m/A
Inercia del rotor: 1,94×10⁻³ kg·m²
Resistencia de fase (L-L): 0,73 Ω
Inductancia de fase (L-L): 2,45 mH
Constante de tiempo eléctrica: 3,36 ms
Variador compatible: ACSDP200H / ACSDP200E

Encoder y protección
Tipo de encoder: encoder absoluto de 17 bits
Clase de aislamiento: Clase B

Dimensiones mecánicas
Tamaño de bastidor: 130 mm
Longitud del cuerpo (sin freno): 209 mm

Visuales
Curva par-velocidad (específica del producto) y dibujo mecánico (serie) disponibles como imágenes en la página del producto.

Especificaciones técnicas

• Número de pieza: ACSM130B-10025A6-MH
• Tamaño de bastidor: 130 mm
• Potencia nominal: 2,6 kW (2600 W)
• Tensión nominal: 220 V
• Corriente nominal: 10 A
• Velocidad nominal: 2500 RPM
• Par nominal: 10 N·m
• Par máximo: 25 N·m (2,5×)
• Encoder: absoluto 17 bits
• FEM inversa: 70 V/1000 r.min
• Constante de par: 1,0 N·m/A
• Inercia del rotor: 1,94×10⁻³ kg·m²
• Resistencia de fase (L-L): 0,73 Ω
• Inductancia de fase (L-L): 2,45 mH
• Constante de tiempo eléctrica: 3,36 ms
• Clase de aislamiento: Clase B
• Variadores compatibles: ACSDP200H / ACSDP200E
• Longitud del cuerpo (sin freno): 209 mm
