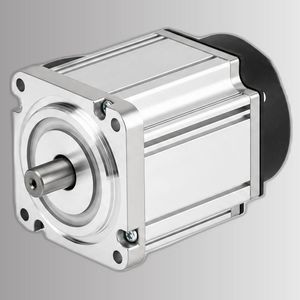

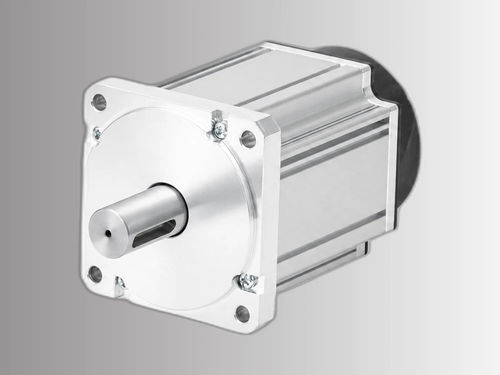

Servomotor AC ACSM80B-03230A6-TJA

220V5 polosde alta resolución

Resumen del producto
Servomotor AC bastidor 80 mm, diseño de 5 polos, modelo ACSM80B-03230A6-TJA. Potencia nominal 1.0 kW, tensión nominal 220 V, velocidad nominal 3000 RPM y par nominal 3.18 N·m. Codificador absoluto integrado de 17 bits; velocidad máxima 6000 RPM.

Aspectos clave

• Potencia nominal: 1.0 kW
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 6000 RPM
• Par nominal: 3.18 N·m
• Codificador: absoluto 17 bits

Información básica

• Número de pieza: ACSM80B-03230A6-TJA
• Potencia nominal: 1000 W
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 6000 RPM
• Par nominal: 3.18 N·m
• Par pico: 7.96 N·m

Especificaciones eléctricas y mecánicas

• Corriente nominal: 5.8 Arms
• Corriente pico: 15.6 Arms
• Constante de par: 0.55 N·m/A
• FEM inversa: 32.5 V/Krpm
• Resistencia de fase (L-L): 1.17 Ω
• Inductancia de fase (L-L): 3.9 mH
• Inercia del rotor: 1.55×10⁻⁴ kg·m²
• Pares de polos: 5
• Variadores compatibles: ACSDP100H-75 / ACSDP100E-75

Codificador y protección

• Tipo de codificador: absoluto 17 bits
• Clase de aislamiento: F

Dimensiones mecánicas

• Tamaño del bastidor: 80 mm
• Longitud del cuerpo (sin freno): 111 mm

Visuales técnicos adicionales
Se proporcionan curva par-velocidad y dibujo mecánico como imágenes técnicas del producto para detalles de rendimiento y montaje.

Especificaciones técnicas

• Bastidor: 80 mm
• Polos: diseño de 5 polos
• Potencia nominal: 1.0 kW (1000 W)
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 6000 RPM
• Par nominal: 3.18 N·m
• Par pico: 7.96 N·m
• Corriente nominal: 5.8 Arms
• Corriente pico: 15.6 Arms
• Constante de par: 0.55 N·m/A
• FEM inversa: 32.5 V/Krpm
• Resistencia de fase (L-L): 1.17 Ω
• Inductancia de fase (L-L): 3.9 mH
• Inercia del rotor: 1.55×10⁻⁴ kg·m²
• Pares de polos: 5
• Codificador: absoluto 17 bits
• Clase de aislamiento: F
• Variadores compatibles: ACSDP100H-75, ACSDP100E-75
