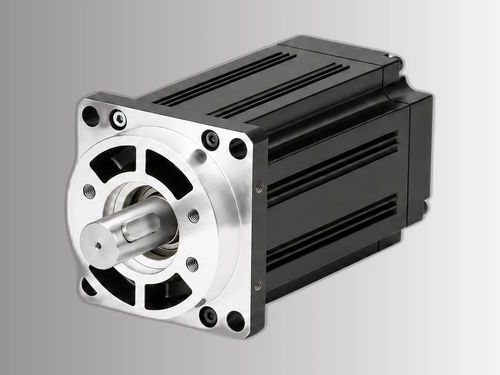

Servomotor AC ACSM130N-15015B4-MH

220Vcon frenocon codificadores

Descripción del producto
Servomotor AC de alto rendimiento, 4 polos, carcasa 130 mm, potencia nominal 2,3 kW, 220 V, 1500 rpm, par nominal 15 N·m. Incluye codificador absoluto de 23 bits y relación de par pico 2×.

Aspectos clave

• Potencia nominal: 2,3 kW
• Velocidad nominal: 1500 rpm
• Par nominal: 15 N·m
• Par de pico: 30 N·m
• Codificador: absoluto 23 bits

Número de pieza
ACSM130N-15015B4-MH

Especificaciones eléctricas y mecánicas
Potencia nominal: 2,3 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 9,5 A
Velocidad nominal: 1500 rpm
Par nominal: 15 N·m
Par de pico: 30 N·m
Back EMF: 114 V/1000 r.min
Constante de par: 1,58 N·m/A
Inercia del rotor: 2,77×10⁻³ kg·m²
Resistencia de fase (L-L): 1,1 Ω
Inductancia de fase (L-L): 4,45 mH
Constante de tiempo eléctrica: 4,05 ms
Peso: 12,6 kg
Variadores compatibles: ACSDP200H / ACSDP200E

Encoder y protección
Tipo de codificador: absoluto 23 bits
Clase de aislamiento: Clase B
Temperatura ambiente: -20°C ~ +40°C
Humedad ambiente: < 90% HR (sin condensación)

Dimensiones mecánicas
Tamaño de carcasa: 130 mm
Longitud del cuerpo (sin freno): 241 mm
Longitud del cuerpo (con freno de imán permanente): 311 mm
Longitud del cuerpo (con freno electromagnético): 322 mm

Imágenes adicionales
Se proporcionan curvas par-velocidad y dibujos mecánicos como referencia de rendimiento y dimensiones.

Características / Especificaciones técnicas

• Modelo / Serie: serie ACSM130N
• Número de pieza: ACSM130N-15015B4-MH
• Potencia nominal: 2,3 kW (2300 W)
• Tensión nominal: 220 V
• Velocidad nominal: 1500 rpm
• Par nominal: 15 N·m
• Par de pico: 30 N·m
• Codificador: codificador absoluto 23 bits
• Back EMF: 114 V/1000 r.min
• Constante de par: 1,58 N·m/A
• Inercia del rotor: 2,77×10⁻³ kg·m²
• Resistencia de fase (L-L): 1,1 Ω
• Inductancia de fase (L-L): 4,45 mH
• Constante de tiempo eléctrica: 4,05 ms
• Peso: 12,6 kg
• Tamaño de carcasa: 130 mm
• Longitud del cuerpo (sin freno / freno PM / freno EM): 241 mm / 311 mm / 322 mm
• Variadores compatibles: ACSDP200H, ACSDP200E
• Condiciones de funcionamiento: -20°C a +40°C, < 90% HR sin condensación
