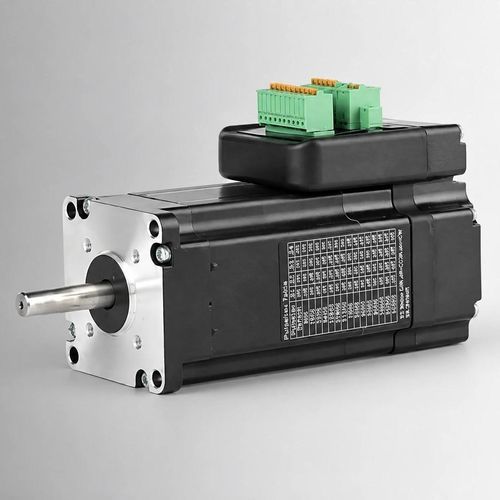

Servomotor AC UCS57-180

36 VNEMA 23servoaccionado

Resumen del producto
El UCS57-180 es un servomotor AC integrado de 57 mm de baja tensión que entrega 180 W a 3000 RPM con un par nominal de 0,57 N·m. Integra motor, encoder de 1000 PPR, controlador DSP con control vectorial y módulo de comunicación en red en una carcasa compacta de 57×57×147,5 mm para aplicaciones industriales con espacio limitado.

Puntos destacados

• Potencia nominal 180 W a 3000 RPM
• Controlador DSP integrado con algoritmo de control vectorial
• Encoder incremental integrado 1000 PPR
• Módulo de comunicación en red incluido
• Carcasa compacta 57×57×147,5 mm (NEMA 23)

Especificaciones rápidas
Potencia nominal — 180 W
Tensión nominal — 36 V AC
Velocidad nominal — 3000 RPM
Par nominal — 0,57 N·m
Par máximo — 1,5 N·m
Corriente nominal — 7,2 A

Especificaciones eléctricas
Tensión nominal — 36 V AC
Potencia nominal — 180 W
Velocidad nominal — 3000 RPM
Par nominal — 0,57 N·m
Par máximo — 1,5 N·m
Corriente nominal — 7,2 A
Constante Back‑EMF — 65 V/kRPM
Constante de par — 0,08 N·m/A
Inercia del rotor — 0,46 kg·cm²
Resolución del encoder — 1000 PPR
Clase de aislamiento — B (130°C)
Tamaño de marco — 57 mm (NEMA 23)
Longitud del cuerpo — 147,5 mm
Peso — 1,63 kg
Número de referencia — UCS57-180

Plano mecánico
Plano mecánico disponible que muestra las dimensiones generales y los detalles de montaje para el servomotor integrado de 57 mm (carcasa 57×57×147,5 mm).

Especificaciones técnicas

• Modelo / Referencia: UCS57-180
• Potencia nominal: 180 W
• Tensión nominal: 36 V AC
• Velocidad nominal: 3000 RPM
• Par nominal: 0,57 N·m
• Par máximo: 1,5 N·m
• Corriente nominal: 7,2 A
• Constante Back‑EMF: 65 V/kRPM
• Constante de par: 0,08 N·m/A
• Inercia del rotor: 0,46 kg·cm²
• Resolución del encoder: 1000 PPR
• Clase de aislamiento: B (130°C)
• Tamaño de marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 147,5 mm
• Peso: 1,63 kg
