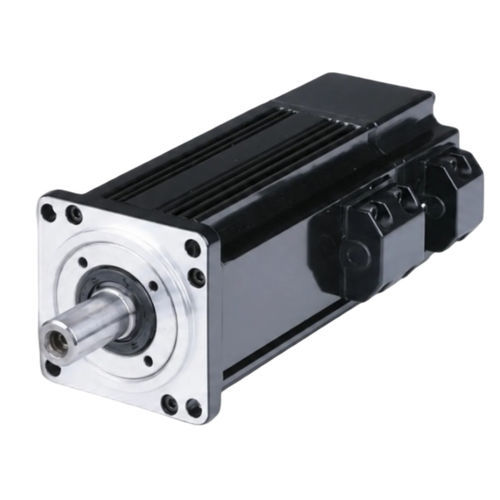

Servomotor AC ACSM40N

220VIP654 polos

Descripción del producto
Servomotor AC de 4 polos, bastidor 40 mm, potencia nominal 100 W a 220 V, 3000 RPM, par nominal 0,32 N·m. Incorpora encoder absoluto de 23 bits, protección IP65 y relación de par pico 2:1.

Puntos destacados

• Potencia nominal: 100 W
• Velocidad nominal: 3000 RPM
• Par nominal: 0,32 N·m
• Par máximo: 0,64 N·m
• Encoder: absoluto 23 bits
• Protección: IP65

Número de pieza e información básica

• Número de pieza: ACSM40N-00330B4-MHZ
• Tensión nominal: 220 V
• Potencia nominal: 100 W (0,1 kW)

Especificaciones eléctricas y mecánicas
Potencia nominal: 0,1 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 0,6 A
Velocidad nominal: 3000 RPM
Par nominal: 0,32 N·m
Par máximo: 0,64 N·m
Back EMF: 32,8 V/1000 r.min
Constante de par: 0,53 N·m/A
Inercia del rotor: 0,051×10⁻⁴ kg·m²
Resistencia de fase (L-L): 34 Ω
Inductancia de fase (L-L): 40 mH
Constante de tiempo eléctrica: 1,18 ms
Peso: 0,47 kg
Variadores compatibles: ACSDP100H-40 / ACSDP100E-40

Encoder y protección
Tipo de encoder: absoluto 23 bits
Clase de aislamiento: Clase B
Grado de protección: IP65
Temperatura ambiente: -20°C ~ +40°C
Humedad ambiente: < 90% RH (sin condensación)

Dimensiones mecánicas
Tamaño del bastidor: 40 mm
Longitud del cuerpo (sin freno): 90 mm
Longitud del cuerpo (con freno de imán permanente): 124 mm

Otros recursos del producto
La curva par-velocidad y el plano mecánico están disponibles para la serie ACSM40N.

Especificaciones técnicas

• Serie: ACSM40N series
• Modelo / Nº de pieza: ACSM40N-00330B4-MHZ
• Potencia nominal: 100 W (0,1 kW)
• Tensión nominal: 220 V
• Corriente nominal: 0,6 A
• Velocidad nominal: 3000 RPM
• Par nominal: 0,32 N·m
• Par máximo: 0,64 N·m
• Back EMF: 32,8 V/1000r.min
• Constante de par: 0,53 N·m/A
• Inercia del rotor: 0,051×10⁻⁴ kg·m²
• Resistencia de fase (L-L): 34 Ω
• Inductancia de fase (L-L): 40 mH
• Constante de tiempo eléctrica: 1,18 ms
• Peso: 0,47 kg
• Encoder: absoluto 23 bits
• Clase de aislamiento: Clase B
• Grado de protección: IP65
• Temperatura ambiente de funcionamiento: -20°C a +40°C
• Humedad ambiente: < 90% RH (sin condensación)
• Tamaño del bastidor: 40 mm
• Longitud del cuerpo (sin freno): 90 mm
• Longitud del cuerpo (con freno de imán permanente): 124 mm
• Variadores compatibles: ACSDP100H-40, ACSDP100E-40
