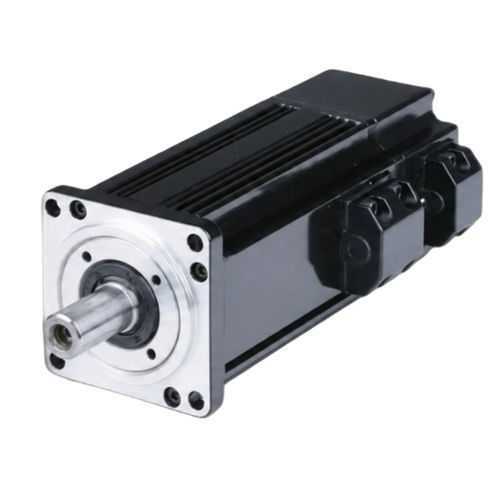

Servomotor AC ACSM40B

220V5 polosen lazo cerrado

Descripción del producto
Chasis de 40 mm, servomotor CA de 5 polos (modelo ACSM40B-00330A6-HA). Potencia nominal 100 W, tensión nominal 220 V, velocidad nominal 3000 RPM y par nominal 0,32 N·m. Equipada con codificador absoluto de 17 bits; velocidad máxima 5000 RPM.

Puntos clave

• Potencia nominal: 100 W (0,1 kW)
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 5000 RPM
• Par nominal: 0,32 N·m; Par pico: 0,96 N·m
• Codificador: absoluto 17 bits

Número de pieza
ACSM40B-00330A6-HA

Especificaciones eléctricas y mecánicas

• Tensión nominal: 220 V
• Corriente nominal: 0,9 A; Corriente pico: 2,7 A
• Constante de par: 0,35 N·m/A
• Constante Back EMF: 21,6 V / 1000 r.min
• Resistencia de fase (L-L): 17,6 Ω
• Inductancia de fase (L-L): 13,2 mH
• Inercia del rotor: 0,06×10⁻⁴ kg·m²
• Pares de polos: 5
• Peso: 0,4 kg
• Variadores compatibles: ACSDP100H-40 / ACSDP100E-40

Encoder y protecciones

• Tipo de encoder: absoluto 17 bits
• Clase de aislamiento: F
• Resistencia de aislamiento: > 20 MΩ (DC500V)
• Dirección de giro: CCW (visto desde el extremo del eje)
• Entorno de funcionamiento: alejado de gases corrosivos/inflamables, aceite y polvo en exceso
• Temperatura de almacenamiento: 0°C a 40°C
• Humedad de almacenamiento: 20%–80% (sin condensación)
• Altitud de instalación: ≤ 1000 m (reducción por encima)

Dimensiones mecánicas

• Tamaño de marco: 40 mm
• Longitud del cuerpo (sin freno): 93 mm

Documentos técnicos adicionales
Incluye curva par-velocidad e plano mecánico para la serie ACSM40B.

Especificaciones técnicas

• Modelo / Serie: ACSM40B series
• Número de pieza: ACSM40B-00330A6-HA
• Potencia nominal: 100 W (0,1 kW)
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM; Velocidad máxima: 5000 RPM
• Par nominal: 0,32 N·m; Par pico: 0,96 N·m
• Corriente nominal: 0,9 A; Corriente pico: 2,7 A
• Encoder: codificador absoluto 17 bits
• Constante de par: 0,35 N·m/A
• Constante Back EMF: 21,6 V / 1000 r.min
• Resistencia de fase (L-L): 17,6 Ω; Inductancia de fase (L-L): 13,2 mH
• Inercia del rotor: 0,06×10⁻⁴ kg·m²
• Pares de polos: 5
• Peso: 0,4 kg
• Variadores compatibles: ACSDP100H-40, ACSDP100E-40
• Clase de aislamiento: F; Resistencia de aislamiento: > 20 MΩ (DC500V)
• Temperatura de almacenamiento: 0°C a 40°C; Humedad: 20%–80% sin condensación
• Altitud de instalación recomendada: ≤ 1000 m (reducción por encima)
