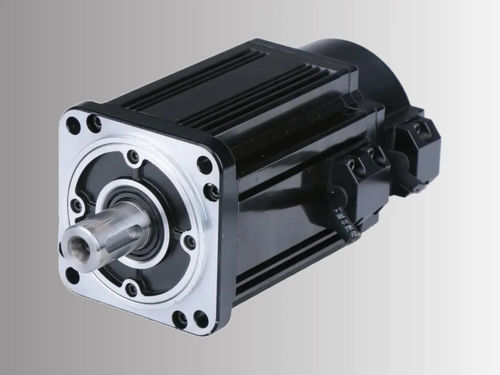

Servomotor AC ACSM130B-07725A6-MH

220Vcon codificadoresen lazo cerrado

Descripción del producto
Servomotor CA de carcasa 130 mm, modelo ACSM130B-07725A6-MH. Potencia nominal 2.0 kW y par nominal 7.7 N·m a 2500 RPM. Diseñado para aplicaciones industriales de control de movimiento que requieren una solución compacta con encoder absoluto de 17 bits para posicionamiento preciso.

Puntos clave

• Potencia nominal: 2.0 kW
• Velocidad nominal: 2500 RPM
• Par nominal: 7.7 N·m
• Par máximo: 22 N·m
• Encoder: absoluto de 17 bits

Especificaciones eléctricas y mecánicas
Potencia nominal: 2.0 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 7.5 A
Velocidad nominal: 2500 RPM
Par nominal: 7.7 N·m
Par máximo: 22 N·m
FEM inversa: 68 V/1000 r.min
Constante de par: 1.03 N·m/A
Inercia del rotor: 1.53×10⁻³ kg·m²
Resistencia de fase (L-L): 1.01 Ω
Inductancia de fase (L-L): 2.94 mH
Constante de tiempo eléctrica: 2.91 ms
Variador compatible: ACSDP200H / ACSDP200E

Encoder y protección
Tipo de encoder: absoluto de 17 bits
Clase de aislamiento: Clase B

Dimensiones mecánicas
Tamaño del bastidor: 130 mm
Longitud del cuerpo (sin freno): 192 mm

Materiales gráficos adicionales
Curva par-velocidad y plano mecánico disponibles en la página del producto.

Especificaciones técnicas

• Modelo / Serie: ACSM130B series
• Número de pieza: ACSM130B-07725A6-MH
• Potencia nominal: 2000 W
• Tensión nominal: 220 V
• Corriente nominal: 7.5 A
• Velocidad nominal: 2500 RPM
• Par nominal: 7.7 N·m
• Par máximo: 22 N·m
• Encoder: absoluto de 17 bits
• FEM inversa: 68 V/1000 r.min
• Constante de par: 1.03 N·m/A
• Inercia del rotor: 1.53×10⁻³ kg·m²
• Resistencia de fase (L-L): 1.01 Ω
• Inductancia de fase (L-L): 2.94 mH
• Constante de tiempo eléctrica: 2.91 ms
• Variadores compatibles: ACSDP200H / ACSDP200E
• Tamaño del bastidor: 130 mm
• Longitud del cuerpo (sin freno): 192 mm
