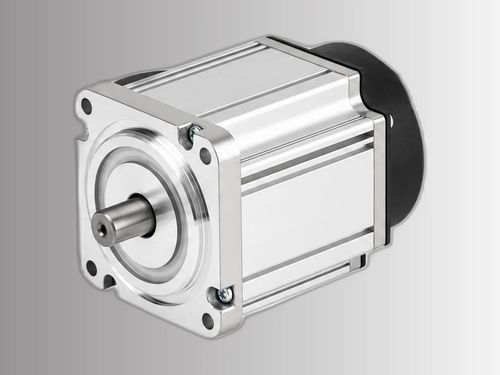

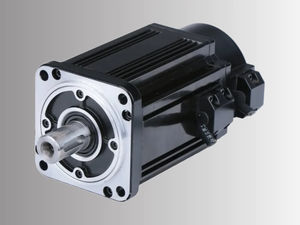

Servomotor AC ACSM60B-01330A6-TJA

220V5 polosde alta resolución

Descripción del producto
Servomotor CA de bastidor 60 mm, diseño de 5 polos, referencia ACSM60B-01330A6-TJA, potencia nominal 400 W a 220 V, par nominal 1,27 N·m y hasta 6000 RPM. Equipado con encoder absoluto de 17 bits y compatible con los variadores ACSDP100H-40 / ACSDP100E-40.

Aspectos clave

• Potencia nominal: 400 W (0,4 kW)
• Velocidad nominal: 3000 RPM
• Velocidad máxima: 6000 RPM
• Par nominal: 1,27 N·m
• Encoder: absoluto 17 bits

Información del producto

• Número de pieza: ACSM60B-01330A6-TJA
• Tensión nominal: 220 V
• Corriente nominal: 2,5 A (típ.)
• Corriente de pico: 7,5 A
• Variadores compatibles: ACSDP100H-40 / ACSDP100E-40

Especificaciones eléctricas y mecánicas

• Potencia nominal — 0,4 kW
• Tensión nominal — 220 V
• Par nominal — 1,27 N·m
• Par pico — 3,81 N·m
• Corriente nominal — 2,5 A
• Corriente pico — 7,5 A
• Velocidad nominal — 3000 RPM
• Velocidad máxima — 6000 RPM
• Constante de par — 0,5 N·m/A
• Back EMF — 31,2 V/Krpm
• Resistencia de fase (L-L) — 3,5 Ω
• Inductancia de fase (L-L) — 5,8 mH
• Inercia del rotor — 0,52×10⁻⁴ kg·m²
• Pares de polos — 5

Encoder y protección

• Tipo de encoder — absoluto 17 bits
• Clase de aislamiento — Clase F

Dimensiones mecánicas

• Tamaño de bastidor — 60 mm
• Longitud del cuerpo (sin freno) — 90 mm
• Longitud del cuerpo (con freno) — 120 mm

Visuales adicionales
Incluye curva par-velocidad y dibujos mecánicos relacionados con la serie ACSM60B.

Características técnicas

• Bastidor: 60 mm, diseño de 5 polos
• Potencia nominal: 400 W (0,4 kW)
• Tensión nominal: 220 V
• Velocidad nominal: 3000 RPM; Velocidad máxima: 6000 RPM
• Par nominal: 1,27 N·m; Par pico: 3,81 N·m
• Corriente nominal: 2,5 A; Corriente pico: 7,5 A
• Constante de par: 0,5 N·m/A
• Back EMF: 31,2 V/Krpm
• Resistencia de fase (L-L): 3,5 Ω; Inductancia de fase (L-L): 5,8 mH
• Inercia rotor: 0,52×10⁻⁴ kg·m²
• Pares de polos: 5
• Encoder: absoluto 17 bits
• Clase de aislamiento: F
• Variadores compatibles: ACSDP100H-40, ACSDP100E-40
