Servomotor AC ACSM130N
220V4 poloscon codificador integrado

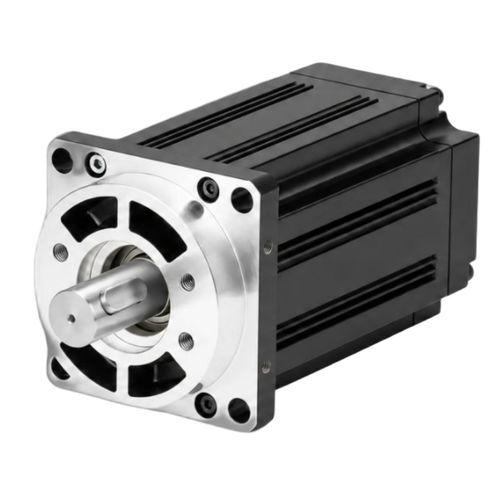

Servomotor AC - ACSM130N - NEOTON MOTOR - 220V / 4 polos / con codificador integrado
Servomotor AC - ACSM130N - NEOTON MOTOR - 220V / 4 polos / con codificador integrado
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
AC
Voltaje
220V
Número de polos
4 polos
Aplicaciones
con codificador integrado
Otras características
de alta resolución, con codificador integrado, servoaccionado
Potencia

2,6 W
(0 hp)

Intensidad

10 A

Par

Mín.: 10 Nm
(7,375621 ft.lb)

Máx.: 25 Nm
(18,439054 ft.lb)

Velocidad de rotación

2.500 rpm
(15.707,9633 rad.min-1)

Diámetro

130 mm
(5,12 in)

Temperatura de funcionamiento

Mín.: -20 °C
(-4 °F)

Máx.: 40 °C
(104 °F)

Descripción

Descripción del producto
Motor servo AC de bastidor 130 mm, 4 polos, diseñado para control de movimiento industrial. Potencia nominal 2,6 kW, tensión nominal 220 V, velocidad nominal 2500 r/min, par nominal 10 N·m. Equipa encoder absoluto de 23 bits y relación par pico/nominal de 2,5×.

Puntos clave
  • Potencia nominal: 2,6 kW
  • Velocidad nominal: 2500 r/min
  • Par nominal: 10 N·m
  • Par pico: 25 N·m
  • Encoder: absoluto 23 bits

Identificadores
Número de pieza: ACSM130N-10025B4-MH
Potencia nominal: 2600 W
Tensión nominal: 220 V
Velocidad nominal: 2500 r/min
Par nominal: 10 N·m
Par pico: 25 N·m

Especificaciones eléctricas y mecánicas
Potencia nominal: 2,6 kW
Tensión de línea nominal: 220 V
Corriente de línea nominal: 10 A
Velocidad nominal: 2500 r/min
Par nominal: 10 N·m
Par pico: 25 N·m
FEM inversa (Back EMF): 70 V/1000 r/min
Constante de par: 1,0 N·m/A
Inercia del rotor: 1,94×10⁻³ kg·m²
Resistencia de fase (L-L): 0,73 Ω
Inductancia de fase (L-L): 2,45 mH
Constante de tiempo eléctrica: 3,36 ms
Peso: 9,8 kg
Variador compatible: ACSDP200H / ACSDP200E

Encoder y protección
Tipo de encoder: encoder absoluto 23 bits
Clase de aislamiento: Clase B
Temperatura ambiente: -20°C ~ +40°C
Humedad ambiente: < 90% HR (sin condensación)

Dimensiones mecánicas
Tamaño de bastidor: 130 mm
Longitud del cuerpo (sin freno): 209 mm
Longitud del cuerpo (con freno de imán permanente): 279 mm
Longitud del cuerpo (con freno electromagnético): 290 mm

Recursos adicionales
Curva par-velocidad: imagen disponible en detalles del producto
Dibujo mecánico: imagen disponible (serie ACSM130N)

Especificaciones técnicas
  • Modelo / Serie: ACSM130N Series
  • Número de pieza: ACSM130N-10025B4-MH
  • Potencia nominal: 2,6 kW (2600 W)
  • Tensión nominal: 220 V
  • Velocidad nominal: 2500 r/min
  • Par nominal: 10 N·m
  • Par pico: 25 N·m
  • Encoder: absoluto 23 bits
  • Peso: 9,8 kg
  • Tamaño de bastidor: 130 mm
  • Variador compatible: ACSDP200H / ACSDP200E
  • Clase de aislamiento: Clase B
  • Temperatura ambiente: -20°C ~ +40°C
  • Resistencia de fase (L-L): 0,73 Ω
  • Inductancia de fase (L-L): 2,45 mH
  • Inercia del rotor: 1,94×10⁻³ kg·m²
  • Constante de par: 1,0 N·m/A
  • Back EMF: 70 V/1000 r/min
