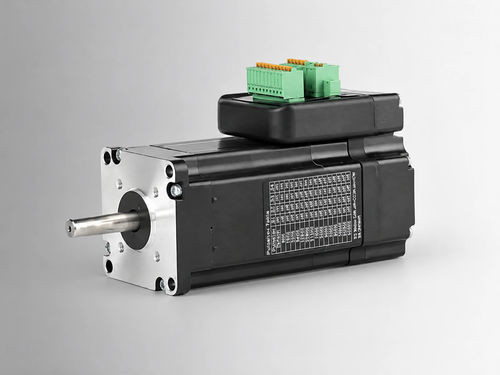

Servomotor AC UCS57-130

36 Vcon codificadoresde regulación de movimientos

Descripción del producto
El UCS57-130 es un servomotor AC integrado de baja tensión de 57 mm que entrega 130 W a 3000 RPM con 0,42 N·m de par nominal. Integra motor, codificador, controlador DSP con control vectorial y módulo de comunicación de red en una unidad compacta.

Aspectos destacados

• Potencia nominal 130 W a 3000 RPM
• Controlador DSP integrado con algoritmo de control vectorial
• Codificador integrado de 1000 PPR
• Módulo de comunicación de red incluido
• Dimensiones compactas: 57×57×127,5 mm

Resumen
Potencia nominal — 130 W
Tensión nominal — 36 V AC
Velocidad nominal — 3000 RPM
Par nominal — 0,42 N·m
Par máximo — 1,1 N·m
Corriente nominal — 5,3 A

Especificaciones eléctricas (seleccionadas)
Tensión nominal — 36 V AC
Potencia nominal — 130 W
Velocidad nominal — 3000 RPM
Par nominal — 0,42 N·m
Par máximo — 1,1 N·m
Corriente nominal — 5,3 A
Constante Back-EMF — 65 V/kRPM
Constante de par — 0,08 N·m/A
Inercia del rotor — 0,35 kg·cm²
Resolución del codificador — 1000 PPR
Clase de aislamiento — B (130°C)
Tamaño del marco — 57 mm (NEMA 23)
Longitud del cuerpo — 127,5 mm
Peso — 1,32 kg
Número de pieza — UCS57-130

Plano mecánico
Imagen del plano mecánico disponible que muestra dimensiones y detalles de montaje para el servomotor integrado de 57 mm y baja tensión.

Ficha técnica del producto
Ficha técnica identificada como UCS57-130 (PDF disponible en la página del producto).

Especificaciones técnicas

• Modelo / Número de pieza: UCS57-130
• Potencia nominal: 130 W
• Tensión nominal: 36 V AC
• Velocidad nominal: 3000 RPM
• Par nominal: 0,42 N·m
• Par máximo: 1,1 N·m
• Corriente nominal: 5,3 A
• Constante Back-EMF: 65 V/kRPM
• Constante de par: 0,08 N·m/A
• Inercia del rotor: 0,35 kg·cm²
• Resolución del codificador: 1000 PPR (integrado)
• Clase de aislamiento: B (130°C)
• Tamaño del marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 127,5 mm
• Peso: 1,32 kg
• Componentes integrados: motor, codificador, controlador DSP con control vectorial, módulo de comunicación de red
• Dimensiones externas compactas: 57×57×127,5 mm
