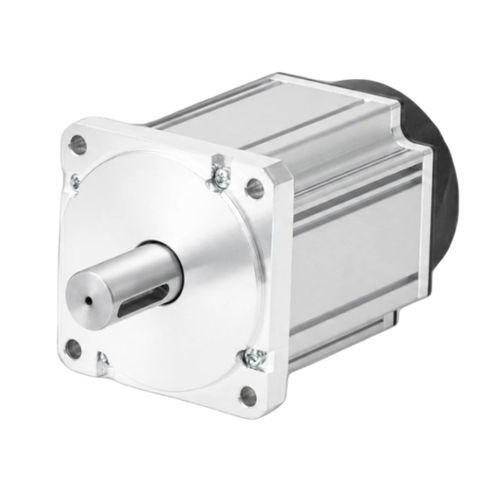

Servomotor AC ACSM80B220V5 polospara aplicaciones industriales
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- AC
- Voltaje
- 220V
- Número de polos
- 5 polos
- Aplicaciones
- para aplicaciones industriales
- Otras características
- de alta precisión, de alta resolución, con codificador integrado, en lazo cerrado, servoaccionado
- Potencia
0,75 kW
(1,02 hp)- Intensidad
Máx.: 13,5 A
Mín.: 4,5 A
- Par
Máx.: 7,17 Nm
(5,288321 ft.lb)Mín.: 2,39 Nm
(1,762774 ft.lb)- Velocidad de rotación
Máx.: 6.000 rpm
(37.699,1118 rad.min-1)Mín.: 3.000 rpm
(18.849,5559 rad.min-1)- Diámetro
80 mm
(3,15 in)
Descripción
Descripción general del producto
Marco de 80 mm, motor servo AC de 5 polos, 750 W, 220 V. Velocidad nominal 3000 RPM, par nominal 2,39 N·m y velocidad máxima hasta 6000 RPM. Equipado con codificador absoluto de 17 bits para posicionamiento preciso. Diseñado para aplicaciones industriales de control de movimiento.
Aspectos destacados
Información de la pieza
Número de pieza: ACSM80B-02430A6-TJA
Especificaciones eléctricas y mecánicas
Potencia nominal: 0.75 kW
Tensión nominal: 220 V
Par nominal: 2.39 N·m
Par máximo: 7.17 N·m
Corriente nominal: 4.5 Arms
Corriente máxima: 13.5 Arms
Velocidad nominal: 3000 RPM
Velocidad máxima: 6000 RPM
Constante de par: 0.53 N·m/A
FEM inversa: 32.8 V/Krpm
Resistencia de fase (L-L): 1.2 Ω
Inductancia de fase (L-L): 4.2 mH
Inercia del rotor: 1.5×10⁻⁴ kg·m²
Pares de polos: 5
Variadores compatibles: ACSDP100H-75 / ACSDP100E-75
Codificador y protección
Tipo de codificador: absoluto 17 bits
Clase de aislamiento: Clase F
Dimensiones mecánicas
Tamaño del marco: 80 mm
Longitud del cuerpo (sin freno): 96 mm
Longitud del cuerpo (con freno): 133 mm
Curva par-velocidad
Se proporciona la curva par-velocidad y el dibujo mecánico como referencia de rendimiento y montaje.
Especificaciones técnicas
Marco de 80 mm, motor servo AC de 5 polos, 750 W, 220 V. Velocidad nominal 3000 RPM, par nominal 2,39 N·m y velocidad máxima hasta 6000 RPM. Equipado con codificador absoluto de 17 bits para posicionamiento preciso. Diseñado para aplicaciones industriales de control de movimiento.
Aspectos destacados
- Potencia nominal: 750 W
- Velocidad nominal: 3000 RPM
- Velocidad máxima: 6000 RPM
- Par nominal: 2,39 N·m
- Codificador: absoluto 17 bits
Información de la pieza
Número de pieza: ACSM80B-02430A6-TJA
Especificaciones eléctricas y mecánicas
Potencia nominal: 0.75 kW
Tensión nominal: 220 V
Par nominal: 2.39 N·m
Par máximo: 7.17 N·m
Corriente nominal: 4.5 Arms
Corriente máxima: 13.5 Arms
Velocidad nominal: 3000 RPM
Velocidad máxima: 6000 RPM
Constante de par: 0.53 N·m/A
FEM inversa: 32.8 V/Krpm
Resistencia de fase (L-L): 1.2 Ω
Inductancia de fase (L-L): 4.2 mH
Inercia del rotor: 1.5×10⁻⁴ kg·m²
Pares de polos: 5
Variadores compatibles: ACSDP100H-75 / ACSDP100E-75
Codificador y protección
Tipo de codificador: absoluto 17 bits
Clase de aislamiento: Clase F
Dimensiones mecánicas
Tamaño del marco: 80 mm
Longitud del cuerpo (sin freno): 96 mm
Longitud del cuerpo (con freno): 133 mm
Curva par-velocidad
Se proporciona la curva par-velocidad y el dibujo mecánico como referencia de rendimiento y montaje.
Especificaciones técnicas
- Marco: 80 mm
- Polos: 5 polos
- Potencia nominal: 750 W (0.75 kW)
- Tensión nominal: 220 V
- Velocidad nominal: 3000 RPM
- Velocidad máxima: 6000 RPM
- Par nominal: 2.39 N·m
- Par máximo: 7.17 N·m
- Corriente nominal: 4.5 Arms
- Corriente máxima: 13.5 Arms
- Constante de par: 0.53 N·m/A
- FEM inversa: 32.8 V/Krpm
- Resistencia de fase (L-L): 1.2 Ω
- Inductancia de fase (L-L): 4.2 mH
- Inercia del rotor: 1.5×10⁻⁴ kg·m²
- Pares de polos: 5
- Codificador: codificador absoluto 17 bits
- Clase de aislamiento: F
- Variadores compatibles: ACSDP100H-75, ACSDP100E-75
- Longitud del cuerpo (sin freno): 96 mm; con freno: 133 mm
