Eslinga de cadena 80 DOF

2 ramalesde acero

Resumen del producto

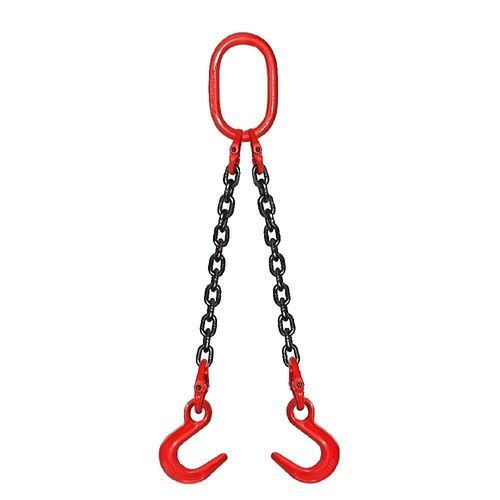

La eslinga de cadena Grade 80 DOF es un conjunto de elevación de doble rama fabricado con cadena y componentes de acero aleado Grade 80 templado y revenido. La eslinga está equipada con un eslabón maestro oblongo en la parte superior y dos ganchos de fundición en la parte inferior, proporcionando una gran apertura de gancho para un izado seguro en dos puntos. El diseño de doble rama mejora la estabilidad de la carga y la distribución equilibrada de fuerzas, siendo adecuado para piezas fundidas pesadas, estructuras de acero, manipulación de maquinaria y elevación industrial. Cada eslinga está identificada de forma permanente con un número de serie, tamaño de cadena, grado, longitud exacta de la eslinga y la carga de trabajo permitida (WLL) para garantizar la trazabilidad completa del producto.

Introducción
Los ganchos de fundición cuentan con una abertura de garganta extra ancha para conectar a grandes orejetas de izado, piezas fundidas, fabricaciones de acero y componentes sobredimensionados que no pueden acomodarse con ganchos de eslinga estándar. La configuración de doble rama distribuye las fuerzas de elevación de manera uniforme entre dos puntos de conexión, mejorando la estabilidad de la carga y la eficiencia de manipulación mientras mantiene un factor de diseño de 4:1.

Código de configuración del producto

• D = Doble rama
• O = Eslabón maestro oblongo
• F = Gancho de fundición

Nota: DOF se refiere por tanto a una eslinga de cadena de doble rama equipada con un eslabón maestro oblongo en la parte superior y dos ganchos de fundición en la parte inferior.

Identificación del producto

• Número de serie individual
• Tamaño de cadena
• Grado de cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Normas y ensayos

• Normas de fabricación: Fabricado con cadena y componentes de acero aleado Grade 80 templado y revenido conforme a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena Grade 80.
• Normas de ensayo: Factor de diseño mínimo 4:1. Cada eslinga se somete a ensayo de carga, inspección visual, verificación dimensional y comprobación de compatibilidad de componentes antes del envío. La cadena cumple los requisitos de fatiga EN 818 y soporta 20 000 ciclos a 1,5 × WLL. Cada eslinga se suministra con un número de serie individual, etiqueta de identificación, certificado escrito y registros completos de trazabilidad.
• Aplicaciones: Adecuado para izado en suspensión, izado en dos puntos, piezas fundidas pesadas, acero estructural, instalación de maquinaria, operaciones de fundición, mantenimiento minero, fabricación de equipos y manipulación industrial de materiales.
• Mantenimiento: Inspeccionar antes de cada uso por alargamiento de la cadena, desgaste excesivo, grietas, corrosión, deformación de los ganchos de fundición, eslabones maestros o eslabones de unión dañados y etiquetas de identificación faltantes. Retirar la eslinga del servicio inmediatamente si los defectos exceden los criterios de inspección aplicables.

Parámetros (factores de diseño y ejemplos de carga de trabajo)
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (ver los factores de carga a continuación para ángulos y diámetros de cadena)

Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Embalaje y MOQ
MOQ: 100 juegos
Embalaje: Cartón + palé de acero

Notas adicionales
El número de serie en la placa de identificación corresponde con la certificación escrita y el pedido de venta, garantizando la trazabilidad completa durante la vida útil del producto.

Especificaciones

• Modelo / Serie: DOF
• Grado de la cadena: Grade 80 acero aleado, templado y revenido
• Factor de diseño: 4:1
• Elemento superior: Eslabón maestro oblongo (Grade 80)
• Elementos inferiores: Dos ganchos de fundición (Grade 80) con apertura de garganta extra ancha
• Identificación: Número de serie individual; tamaño de cadena; grado de cadena; longitud exacta de la eslinga; Límite de carga de trabajo (WLL)
• Normas de fabricación: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Ensayos: Ensayado; cumple requisitos de fatiga EN 818; soporta 20 000 ciclos a 1,5×WLL
• Aplicaciones: Izado en suspensión, izado en dos puntos, fundición, piezas fundidas pesadas, estructuras en acero, manipulación de maquinaria
• MOQ y embalaje: 100 juegos; Cartón + palé de acero
