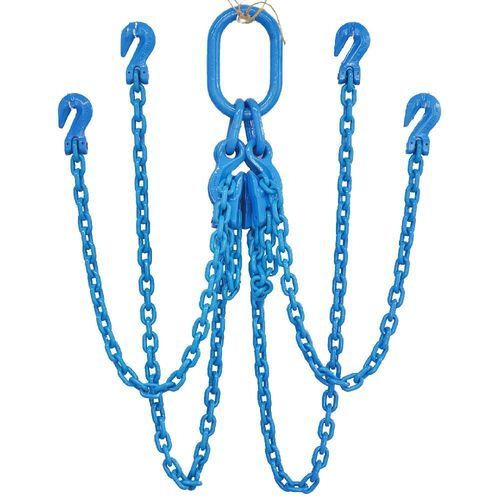

Eslinga de cadena Grade 100 QOG

4 ramalesde aleación de acero

Descripción general del producto La eslinga de cadena QOG de grado 100 es un conjunto de elevación de cuatro ramales fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. La eslinga está equipada con un conjunto de eslabón maestro cuadrangular en la parte superior y cuatro ganchos de sujeción de grado 100 en la parte inferior, lo que permite ajustar la longitud de la cadena y ofrece una elevación flexible en cuatro puntos. En comparación con las eslingas de grado 80, el diseño de grado 100 ofrece un límite de carga de trabajo aproximadamente un 25 % superior para el mismo tamaño de cadena. Cada eslinga está identificada de forma permanente con un número de serie, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y el límite de carga de trabajo, para garantizar la trazabilidad completa del producto. Introducción / Características principales

• Diseño de eslinga de cadena de cuatro ramales para la elevación en cuatro puntos y una distribución equilibrada de la carga.
• Conjunto superior: eslabón maestro oblongo de cuatro ramales.
• Accesorios inferiores: cuatro ganchos de sujeción de grado 100 (longitud de la cadena ajustable mediante el acoplamiento de eslabones individuales).
• Material: cadena y componentes de acero aleado de grado 100, templado y revenido.
• Límite de carga de trabajo (WLL) aproximadamente un 25 % superior al del grado 80 para el mismo tamaño de cadena.
• Factor de diseño: 4:1.
• Identificación permanente: número de serie individual, tamaño de la cadena, grado, longitud exacta de la eslinga y WLL para garantizar la trazabilidad.

Código de configuración del producto

• Q = Cuatro ramales
• O = Conjunto de eslabón maestro oblongo de cuatro ramales
• G = Gancho de sujeción

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Grado de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Tabla de medidas N.º de artículo | Diámetro de la cadena de elevación (mm) | 1 ramal (toneladas) | 2 ramales (0° < α < 45°) (toneladas) | 2 ramales (45°<α<60°) (toneladas) | 3 y 4 ramales (0°<α<45°) (toneladas) | 3 y 4 ramales (45°<α<60°) (toneladas) | Eslinga continua (toneladas) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 | 2 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 | 2 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 | 3 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 | 6 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 | 11 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 | 16 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 | 22 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 | 26 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 | 42 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 | 49 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 | 57 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 | 90 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 | 157 Tabla de pies N.º de artículo | Diámetro de la cadena de elevación (pulg.) | 1 pata (90°) (libras) | 2 patas, factor 1,4 (libras) | Factor de 2 patas 1,0 (libras) | Factor de 2 patas 2,1 (libras) | Factor de 3 y 4 patas 1,5 (libras) | Factor de 3 y 4 patas 1,6 (libras) TPL81841004 | 5/32 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 | 4.409 TPL81841006 | 1/4 | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32 | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16 | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8 | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Normas y ensayos (resumen) Fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. Cumple con las normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena de elevación de grado 100. Factor de diseño mínimo de 4:1. Cada eslinga se somete a pruebas de resistencia, inspección visual, verificación dimensional y comprobación de la compatibilidad de los componentes antes de su envío. La cadena cumple con los requisitos de fatiga de la norma EN 818 y soporta 20 000 ciclos de carga a 1,5 veces la carga máxima de trabajo (WLL). Cada eslinga se suministra con un número de serie individual, una etiqueta de identificación, un certificado por escrito y registros de trazabilidad. Notas de mantenimiento y aplicación Adecuadas para elevación aérea, elevación en cuatro puntos, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de hormigón prefabricado, elevación en alta mar, mantenimiento minero y manipulación de materiales industriales. Antes de cada uso, compruebe si la cadena presenta alargamiento, desgaste excesivo, grietas, corrosión, deformación o desgaste de los ganchos de sujeción, eslabones maestros o de conexión dañados, y si faltan etiquetas de identificación. Retírela del servicio si los defectos superan los criterios de inspección aplicables. Características / Especificaciones técnicas

• Denominación comercial: Eslinga de cadena QOG de grado 100
• Modelo/Tipo: QOG (cuatro ramales con eslabón maestro oblongo cuádruple y ganchos de sujeción)
• Material: Acero aleado de grado 100 templado y revenido
• Accesorio superior: Conjunto de eslabón maestro oblongo de cuatro patas
• Accesorios inferiores: Cuatro ganchos de sujeción de grado 100 (ajustables)
• Identificación: Número de serie individual; etiqueta de identificación con el tamaño de la cadena, el grado, la longitud exacta de la eslinga y la carga máxima de trabajo (WLL)
• Factor de diseño: 4:1
• Rendimiento: Carga máxima de trabajo (WLL) aproximadamente un 25 % superior a la del grado 80 para el mismo tamaño de cadena
• Ensayos: Sometida a ensayo de resistencia, inspeccionada, conforme a la norma EN 818 sobre fatiga, 20 000 ciclos a 1,5 veces la carga máxima de trabajo (WLL)
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Aplicaciones: Elevación de gran carga y de cuatro puntos, sector offshore, minería, construcción, prefabricados, manipulación industrial
