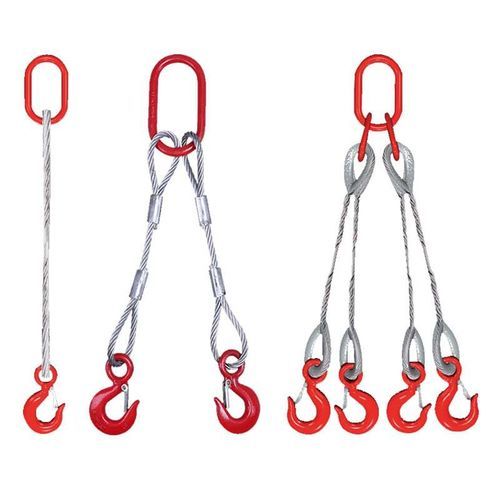

Eslinga de cable

2 ramalesde acerode acero galvanizado

Resumen
La eslinga de cable de acero de dos patas se fabrica con cable de acero de alta resistencia, galvanizado o en acabado brillante, formado en dos patas conectadas a un anillo maestro. Las terminaciones disponibles incluyen ojales blandos, ojales con cosquilla (thimble), ojales con férula, empalmes manuales y empalmes mecánicos. Cada eslinga está numerada individualmente y marcada con el diámetro del cable, longitud de la eslinga y la Carga de Trabajo (WLL) para completa trazabilidad.

Introducción
Este conjunto de izado de dos patas conecta dos patas de cable a un anillo maestro y se termina con ganchos, grilletes o accesorios de ojo según los requisitos. Fabricada con cable de acero de alta resistencia, la eslinga ofrece flexibilidad y alta resistencia a la tracción. La configuración de dos patas distribuye la carga entre dos puntos de anclaje, mejorando la estabilidad y reduciendo la concentración de esfuerzos durante el izado. Usos típicos: izado de maquinaria, estructuras de acero, elementos prefabricados de hormigón, equipamiento offshore, tuberías, componentes fabricados y otras cargas pesadas en construcción, construcción naval, puertos, minería y plantas industriales.

Características del producto

• Cable de acero de alta resistencia, galvanizado o brillante
• Diseño de dos patas para distribución equilibrada de la carga
• Terminaciones: ojo blando, ojo con thimble, férula, empalme manual o empalme mecánico
• Disponible con ganchos, grilletes, anillos maestros o terminales personalizados
• Numeración individual para trazabilidad completa

Identificación del producto

• Número de serie individual
• Diámetro del cable
• Construcción del cable
• Longitud exacta de la eslinga
• Carga de trabajo (WLL)

Parámetro — Carga de trabajo (WLL) de eslingas de cable de acero Unidad: toneladas
La página del producto incluye una matriz WLL completa (unidad: toneladas) con valores por diámetro nominal del cable (d mm) y configuraciones de anclaje/elevación (vertical, ahogo, eslinga en cesta) y ángulos de brida. Filas de ejemplo del cuadro WLL (valores representativos):
Diámetro nominal d (mm) | Vertical 90° | Ahogo 90° | Cesta 90° | Dos patas 45° | Dos patas 60° | Dos patas 90° | Tres/cuatro patas 45° | Tres/cuatro patas 60° | Tres/cuatro patas 90° | Peso (kg/m)
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
16 | 3.2 | 2.4 | 5.6 | 6 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
36 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
Nota: la matriz WLL completa para todos los diámetros y configuraciones está disponible en la página del producto.

Cable de acero principal (6×37+FC, 6×37+IWR)
La documentación incluye tablas de resistencia a la tracción y carga mínima de rotura para construcciones de cable y tipos de alma comunes (NF, SF, IWR/IWS, FC) desde 5 mm, con clases de resistencia (1570–1960 MPa) y pesos aproximados (kg/100 m). Se proporcionan matrices de especificación e imágenes para varias construcciones.

Normas y fabricación

• Nombre: Eslinga de cable de acero de dos patas
• MOQ: 100 juegos
• Embalaje: caja + palé de acero
• Normas de fabricación: ISO 7531, ISO 2408, ISO 4309, EN 13414-1, EN 12385, ASME B30.9, OSHA 1910.184, requisitos aplicables del Reglamento de Máquinas de la UE; certificaciones disponibles (ABS, BV, CCS, DNV, LR, NK, KR, RINA) según especificación
• Ensayos: factor de diseño mínimo 4:1. Cada eslinga se somete a ensayo de carga, inspección visual, verificación dimensional y se suministra con número de serie individual, registro de inspección y certificado para trazabilidad. Ensayos tipo incluyen pruebas de carga, fatiga, estática y rotura.
• Aplicaciones: izado por encima, izado a dos puntos, instalación de maquinaria, manipulación de estructuras metálicas, izado de prefabricados de hormigón, construcción naval, offshore, manipulación portuaria, minería, construcción e industria en general.
• Mantenimiento: inspeccionar antes de usar por hilos rotos, corrosión, abrasión, dobleces, aplastamiento, desenrollado, desgaste excesivo, férulas o empalmes dañados, cosquillas deformadas, ganchos o anillos desgastados o etiqueta de identificación ausente. Retirar si los defectos superan los criterios de descarte de normas aplicables (ISO 4309, EN 13414, etc.).

Especificaciones técnicas

• Material: cable de acero de alta resistencia galvanizado o brillante
• Construcciones de cable: varias (6×37, 6×25Fi, 6×29Fi, 6×36WS, etc.) con opciones de alma FC, IWR/IWS, NF, SF
• Terminaciones: ojo blando, ojo con thimble, ojo con férula, empalme manual, empalme mecánico; ganchos y grilletes disponibles
• Marcado: cada eslinga identificada permanentemente con número de serie, diámetro del cable, construcción, longitud, WLL
• Factor de diseño: mínimo 4:1
• Suministro incluye: etiqueta de identificación, registro de inspección, certificado escrito, documentación de trazabilidad
• Usos recomendados: izado a dos puntos, instalación de maquinaria, construcción naval, offshore, puertos, minería, construcción
