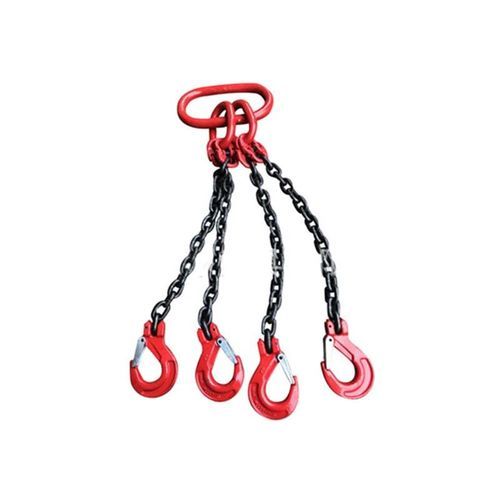

Eslinga de cadena Grade 80 QOG

4 ramalesde acerode aleación de acero

Resumen
La eslinga de cadena Grade 80 QOG es un conjunto de izado de cuatro patas fabricado con cadena y componentes de acero aleado Grade 80 templado y revenido. La eslinga incorpora un conjunto de anilla maestra oblonga cuádruple en la parte superior y ganchos de agarre Grade 80 en la parte inferior, permitiendo longitudes de cadena ajustables y una distribución equilibrada de la carga para trabajos de izado pesado. La configuración de cuatro patas reparte las fuerzas de elevación en cuatro puntos de anclaje para mejorar la estabilidad con cargas pesadas o de forma irregular. Los ganchos de agarre permiten acortar rápidamente al enganchar eslabones individuales sin dispositivos de acortamiento adicionales.

Código de configuración del producto

• Q = Cuatro patas
• O = Conjunto de anilla maestra oblonga cuádruple
• G = Gancho de agarre

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Grado de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL) en la placa de identificación

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Izado de acero estructural
• Instalación de prefabricados de hormigón
• Instalación de equipos
• Mantenimiento minero
• Manipulación de materiales industriales

Parámetros — Tabla metros (valores en toneladas)
Diámetro de la cadena de elevación (mm) | 1 pata (toneladas) | 2 patas (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parámetros — Tabla pies (valores seleccionados en lbs)
Factor de diseño 4:1 — Los valores mostrados son el WLL máximo en libras para cada diámetro de cadena y configuración de eslinga.
Diámetro de cadena | Eslinga 1-pata (lbs) | Eslinga 2-pata 60° (lbs) | Eslinga 2-pata 45° (lbs) | Eslinga 2-pata 30° (lbs) | 3&4-patas 60° (lbs) | 3&4-patas 45° (lbs) | 3&4-patas 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Normas y ensayos
Fabricado con cadena y componentes de acero aleado Grade 80 templado y revenido de acuerdo con EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena. Cada eslinga se fabrica con un factor mínimo de diseño de 4:1; probada a carga, inspeccionada visualmente, verificada dimensionalmente y comprobada la compatibilidad de componentes antes del envío. La cadena cumple con los requisitos de fatiga EN 818 y soporta 20 000 ciclos a 1.5× WLL. Cada eslinga se suministra con número de serie individual, etiqueta de identificación, certificación escrita y registros completos de trazabilidad.

Embalaje & MOQ
MOQ: 100 conjuntos. Embalaje: Caja + palé de acero.

Mantenimiento e inspección
Inspeccione antes de cada uso la elongación de la cadena, desgaste, grietas, corrosión, desgaste o deformación de los ganchos de agarre, eslabones maestros o eslabones de conexión dañados y la presencia de etiquetas de identificación. Retirar del servicio si los defectos exceden los criterios de inspección.

Especificaciones / Datos técnicos

• Configuración: Eslinga de cadena de cuatro patas con anilla maestra oblonga cuádruple (superior) y ganchos de agarre (inferior)
• Material: Acero aleado Grade 80 templado y revenido (cadena y componentes)
• Identificación: Número de serie individual, tamaño de cadena, grado, longitud exacta, WLL en la placa
• Factor de diseño: 4:1
• Pruebas: Probada a carga; la cadena cumple el requisito de fatiga EN 818 (20 000 ciclos a 1.5× WLL)
• Normas: EN 818-2, serie EN 1677, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• MOQ: 100 conjuntos
• Embalaje: Caja + palé de acero
• Aplicaciones típicas: Maquinaria pesada, acero estructural, prefabricados de hormigón, instalación de equipos, minería, manipulación industrial
