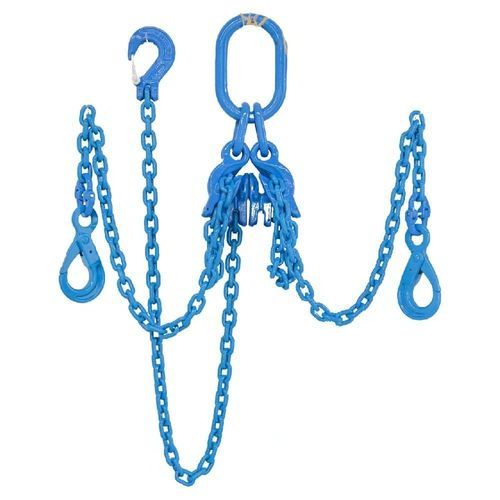

Eslinga de cadena Grade 100 TOSL

3 ramalesde aleación de acero

Introducción La eslinga de cadena TOSL de grado 100 es un conjunto de elevación de tres ramales fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. La eslinga está equipada con un conjunto de eslabón maestro cuadrangular en la parte superior y tres ganchos autoblocantes de grado 100 en la parte inferior, lo que proporciona una fijación segura de la carga en tres puntos para aplicaciones de elevación aérea de alta resistencia. En comparación con las eslingas de cadena de grado 80, las de grado 100 ofrecen un límite de carga de trabajo aproximadamente un 25 % superior para el mismo tamaño de cadena, al tiempo que mantienen un factor de diseño de 4:1. Los ganchos autoblocantes se cierran y bloquean automáticamente bajo carga para reducir el riesgo de desenganche accidental. Cada eslinga está identificada de forma permanente con un número de serie, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y el límite de carga de trabajo para garantizar su trazabilidad. Código de configuración del producto T = triple ramal; O = conjunto de eslabón maestro cuadrangular; SL = gancho autoblocante (de seguridad). Por lo tanto, TOSL se refiere a una eslinga de cadena de triple ramal equipada con un conjunto de eslabón maestro cuadrangular en la parte superior y tres ganchos autoblocantes en la parte inferior. Identificación del producto Cada eslinga está identificada de forma permanente con: número de serie individual; tamaño de la cadena; clase de la cadena; longitud exacta de la eslinga; límite de carga de trabajo (WLL). El número de serie de la etiqueta de identificación se corresponde con la certificación escrita y el registro del pedido de venta para garantizar la trazabilidad completa del producto. Parámetros — Tabla de medidas Encabezado: N.º de artículo | Diámetro de la cadena de elevación (mm) | 1 ramal (toneladas) | 2 ramales (0°<α<45°) (toneladas) | 2 ramales (45°<α<60°) (toneladas) | 3 y 4 ramales (0°<α<45°) (toneladas) | 3 y 4 ramales (45°<α<60°) (toneladas) | Eslinga continua (toneladas) Filas de factores: 0° < α < 45° factor 1,0; 45° < α < 60° factor 1,4 (para 2 ramales), 0° < α < 45°: factor 1,0 (para 3 y 4 ramales); 45° < α < 60°: factor 2,1 (para 3 y 4 ramales); eslinga continua: factores 1,5 y 1,6. Filas: TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Parámetros — Tabla en pies Encabezado: N.º de artículo | Diámetro de la cadena de elevación (pulg.) | 1 pata (90°) (libras) | 2 patas, factor 1,4 (libras) | 3 y 4 patas, factor 1,0 / 2,1 (libras) | Eslinga continua (libras) Filas: TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126

• N.º de artículo – Número de identificación único del producto para cada tamaño de cadena.
• Tamaño comercial (pulg.) – Diámetro nominal de la cadena de elevación, medido en pulgadas.
• 1 ramal – Límite de carga de trabajo (WLL) para una eslinga de cadena de un solo ramal en una elevación vertical (90°).
• 2 ramales – Límite de carga de trabajo (WLL) para una eslinga de cadena de dos ramales con diferentes ángulos de eslingado.
• 3 y 4 ramales – Límite de carga de trabajo (WLL) para eslingas de cadena de tres y cuatro ramales con diferentes ángulos de eslingado.
• Eslinga continua – Límite de carga de trabajo (WLL) para una configuración de eslinga de cadena continua (sin fin).
• Factor – Factor de carga aplicado en función de la configuración de la eslinga y del ángulo de eslingado para determinar el límite de carga de trabajo.
• 0° < α < 45° / 45° < α < 60° – Ángulos de eslingado medidos desde la vertical que afectan al WLL.

Normas y ensayos Normas de fabricación: Fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido, de conformidad con las normas EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena de elevación de grado 100. Normas de ensayo: Factor de diseño mínimo de 4:1. Cada eslinga se somete a un ensayo de resistencia, se inspecciona visualmente, se verifican sus dimensiones y se comprueba la compatibilidad de los componentes antes de su envío. La cadena cumple los requisitos de fatiga de la norma EN 818 y soporta 20 000 ciclos de carga a 1,5 veces la carga máxima de trabajo (WLL). Cada eslinga se suministra con un número de serie individual, una etiqueta de identificación, un certificado escrito y registros completos de trazabilidad. Aplicaciones Adecuadas para elevación aérea, elevación en tres puntos, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de hormigón prefabricado, elevación en alta mar, proyectos de energía eólica, instalación de equipos y operaciones industriales de manipulación de materiales. Mantenimiento Inspeccione antes de cada uso si hay alargamiento de la cadena, desgaste excesivo, grietas, corrosión, funcionamiento de los ganchos autoblocantes, deformaciones, eslabones maestros o de conexión dañados y etiquetas de identificación que falten. Retire la eslinga del servicio inmediatamente si los defectos superan los criterios de inspección aplicables. Características / Especificaciones técnicas

• Tipo de producto: Eslinga de cadena de tres ramales con eslabón maestro superior cuadrangular y tres ganchos autoblocantes en la parte inferior (configuración TOSL).
• Calidad de la cadena: Acero aleado de grado 100, templado y revenido.
• Factor de diseño: 4:1 como mínimo.
• Ventaja en la Carga Máxima de Trabajo (CMT): CMT aproximadamente un 25 % superior en comparación con el grado 80 para el mismo tamaño de cadena.
• Identificación: Número de serie individual, tamaño de la cadena, grado, longitud exacta de la eslinga, WLL, etiqueta de identificación y certificación por escrito.
• Normas de fabricación y ensayo: EN 818-2; EN 1677-1; EN 1677-3; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077; sometida a ensayos de resistencia y de fatiga (20 000 ciclos a 1,5 veces la WLL).
• Cantidad mínima de pedido (MOQ) indicada en la página: 100 juegos.
• Embalaje indicado en la página: caja de cartón + palé de acero.
• Aplicaciones típicas: elevación aérea de gran carga, sistemas de elevación de tres puntos, instalaciones marítimas, energía eólica, prefabricados, instalación de maquinaria, manipulación industrial.
• Mantenimiento: Inspeccionar antes de cada uso; retirar del servicio si los defectos superan los criterios establecidos.
