Eslinga de cadena Grade 80 QOF

4 ramalesde acerode aleación

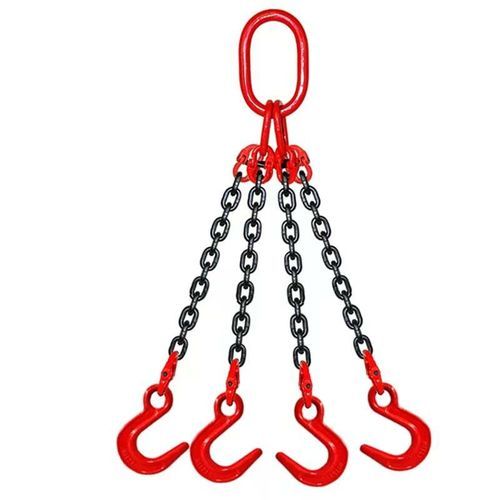

Descripción general del producto La eslinga de cadena QOF de grado 80 es un conjunto de elevación de cuatro ramales fabricado con cadena y componentes de acero aleado de grado 80 templado y revenido. La eslinga está equipada con un conjunto de eslabón maestro cuadrangular en la parte superior y ganchos forjados de grado 80 en la parte inferior, lo que la hace adecuada para operaciones de elevación de gran carga que requieran múltiples puntos de elevación y una distribución equilibrada de la carga. Características principales

• Configuración de eslinga de cadena de cuatro ramales para una mayor estabilidad de la carga y una distribución equilibrada de la misma.
• Conjunto superior: conjunto de eslabón maestro oblongo de cuatro ramales.
• Accesorios inferiores: ganchos forjados de grado 80 (compatibles con sistemas de elevación de grado 80).
• Fabricada con cadena y componentes de acero aleado de grado 80, templado y revenido.
• Cada eslinga se suministra con certificación por escrito y trazabilidad completa (número de serie individual y etiqueta de identificación).

Código de configuración del producto

• Q = Cuatro ramales
• O = Conjunto de eslabón maestro oblongo cuádruple
• F = Gancho forjado

Identificación del producto

• Número de serie individual en la etiqueta de identificación
• Tamaño de la cadena
• Calidad de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Elevación de acero estructural
• Instalación de hormigón prefabricado
• Instalación de equipos
• Mantenimiento minero
• Manipulación de materiales industriales

Normas, embalaje y cantidad mínima de pedido (MOQ)

• Nombre: Eslinga de cadena QOF de grado 80 – Cuatro ramales con eslabón maestro cuadrangular en la parte superior y ganchos forjados en la parte inferior
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Normas de fabricación: Fabricado de conformidad con las normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077.
• Normas de ensayo: Factor de diseño mínimo de 4:1. Cada eslinga se somete a ensayos de resistencia, inspección visual, verificación dimensional y comprobación de la compatibilidad de los componentes. La cadena cumple los requisitos de fatiga de la norma EN 818 y soporta 20 000 ciclos a 1,5 veces la carga máxima de trabajo (WLL). Se suministra con número de serie, etiqueta de identificación y certificado por escrito.
• Normas de aplicación: Adecuada para elevación aérea, elevación multipunto, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de hormigón prefabricado, instalación de equipos, mantenimiento minero y manipulación de materiales industriales.
• Mantenimiento: Antes de cada uso, inspeccione la cadena para detectar alargamiento, desgaste, grietas, corrosión, deformación del gancho forjado, eslabones maestros o de conexión dañados y la falta de etiquetas de identificación. Retírela del servicio si los defectos superan los criterios de inspección.

Parámetros — Tabla métrica (límite de carga de trabajo en toneladas métricas) Encabezado: Diámetro (mm) | 1 ramal (toneladas) | 2 ramales (0°Parámetro — Tabla de pies (límite de carga de trabajo en libras, factor de diseño 4:1) Encabezado: Diámetro de la cadena (pulgadas) | Eslinga de 1 ramal (libras) | Eslinga de 2 ramales (60°) (libras) | Eslinga de 2 ramales (45°) (libras) | Eslinga de 2 ramales (30°) (libras) | Eslingas de 3 y 4 ramales (60°) (libras) | Eslingas de 3 y 4 ramales (45°) (libras) | Eslingas de 3 y 4 ramales (30°) (libras) 7/32" | 2.100 | 3.600 | 3.000 | 2.100 | 5.500 | 4.400 | 3.200 9/32" | 3.500 | 6.100 | 4.900 | 3.500 | 9.100 | 7.400 | 5.200 5/16" | 4.500 | 7.800 | 6.400 | 4.500 | 11.700 | 9.500 | 6.800 3/8" | 7.100 | 12.300 | 10.000 | 7.100 | 18.400 | 15.100 | 10.600 1/2" | 12 000 | 20 800 | 17 000 | 12 000 | 31 200 | 25 500 | 18 000 5/8" | 18 100 | 31 300 | 25 600 | 18 100 | 47 000 | 38 400 | 27 100 3/4" | 28 300 | 49 000 | 40 000 | 28 300 | 73 500 | 60 000 | 42 400 7/8" | 34 200 | 59 200 | 48 400 | 34 200 | 88 900 | 72 500 | 51 300 1" | 47 700 | 82 600 | 67 400 | 47 700 | 123 900 | 101 200 | 71 500 1-1/4" | 72 300 | 125 200 | 102 200 | 72 300 | 187 800 | 153 400 | 108 500 Notas

• Todos los valores de la tabla de metros se expresan en toneladas métricas y representan el límite de carga de trabajo (WLL) máximo.
• Definiciones de los ángulos: a = ángulo entre el tramo de la eslinga y la vertical. Se utilizan los rangos 0° < a < 45° y 45° < a < 60° para determinar los coeficientes de carga y los WLL ajustados.
• La eslinga continua se refiere a una configuración de eslinga de cadena sin fin WLL.

Características / especificaciones técnicas

• Nombre del producto: Eslinga de cadena Grado 80 QOF
• Modelo / Denominación comercial: Eslinga de cadena Grado 80 QOF
• Marca: TOPONE CHAIN
• Material: Acero aleado de grado 80 templado y revenido (cadena y componentes)
• Acoplamiento superior: Conjunto de eslabón maestro cuadrangular oblongo
• Acoplamiento inferior: Ganchos forjados de grado 80
• Identificación: Número de serie individual, etiqueta de identificación, tamaño de la cadena, grado de la cadena, longitud exacta de la eslinga, WLL
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Normas de fabricación: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Ensayos: Factor de diseño mínimo 4:1; ensayo de resistencia; inspección visual; verificación dimensional; ensayo de fatiga: 20 000 ciclos a 1,5× la carga máxima de trabajo (WLL)
• Aplicaciones: Elevación aérea, elevación multipunto, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de hormigón prefabricado, instalación de equipos, mantenimiento minero, manipulación de materiales industriales
• Mantenimiento e inspección: Inspeccionar antes de cada uso para detectar elongación, desgaste, grietas, corrosión, deformación, eslabones dañados y etiquetas que falten; retirar del servicio si los defectos superan los criterios
