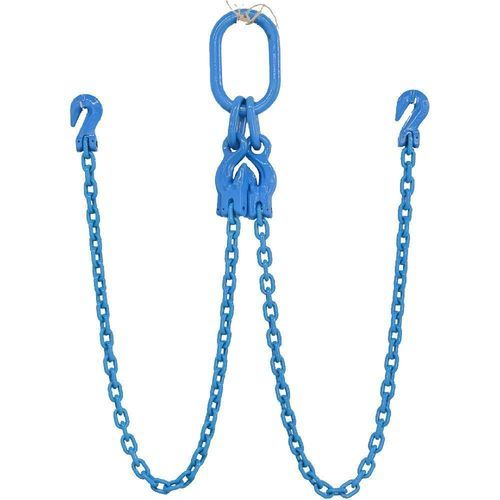

Eslinga de cadena 100 DOG

2 ramalesde acero

Descripción del producto
La eslinga de cadena DOG Grado 100 es un conjunto de elevación de doble rama fabricado con cadena y componentes de acero aleado Grado 100 templado y revenido. La eslinga está equipada con un eslabón maestro oblongo Grado 100 en la parte superior y dos ganchos de agarre Grado 100 en la parte inferior, proporcionando longitudes de cadena ajustables y elevación segura en dos puntos para aplicaciones aéreas. En comparación con las eslingas Grado 80, el diseño Grado 100 ofrece aproximadamente un 25 % más de Límite de Carga de Trabajo (WLL) para la misma talla de cadena. Cada eslinga se identifica de forma permanente con número de serie, tamaño de cadena, grado, longitud exacta de la eslinga y WLL para garantizar la trazabilidad completa del producto.

Características clave

• Estilo de eslinga: eslinga de cadena de doble rama (DOG) con eslabón maestro oblongo en la parte superior y dos ganchos de agarre en la parte inferior
• Material: cadena y componentes en acero aleado Grado 100 templado y revenido
• Longitudes de cadena ajustables mediante ganchos de agarre Grado 100 para un acortamiento rápido de las ramas
• Identificación: etiqueta permanente con número de serie individual, tamaño de cadena, grado, longitud exacta de la eslinga y WLL
• Factor de diseño: factor mínimo 4:1

Código de configuración del producto

• D = Double Leg (doble rama)
• O = Oblong Master Link (eslabón maestro oblongo)
• G = Grab Hook (gancho de agarre)

Identificación del producto

• Número de serie individual
• Tamaño de cadena
• Grado de cadena
• Longitud exacta de la eslinga
• Límite de Carga de Trabajo (WLL)

Normas y ensayos
Fabricado de acuerdo con los requisitos EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena Grado 100. Cada eslinga se somete a ensayo de carga, inspección visual, verificación dimensional y comprobación de compatibilidad de componentes antes del envío. La cadena cumple los requisitos de fatiga EN 818 y se ha probado para soportar 20 000 ciclos de carga a 1,5× la WLL. Cada eslinga se suministra con número de serie individual, etiqueta de identificación, certificación escrita y registros de trazabilidad.

Aplicaciones
Adecuada para elevación aérea, elevación en dos puntos, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de equipos, manipulación de piezas prefabricadas de hormigón, mantenimiento minero y operaciones industriales de manipulación de materiales.

Mantenimiento e inspección
Inspeccionar antes de cada uso por alargamiento de la cadena, desgaste excesivo, grietas, corrosión, deformación o desgaste de los ganchos de agarre, eslabones maestros dañados, eslabones de unión y ausencia de etiquetas de identificación. Retire la eslinga del servicio inmediatamente si los defectos exceden los criterios de inspección aplicables.

Especificaciones técnicas

• Nombre del producto: Eslinga de cadena DOG Grado 100 – doble rama con eslabón maestro oblongo superior y ganchos de agarre inferiores
• Material: acero aleado Grado 100 templado y revenido
• Fitting superior: eslabón maestro oblongo Grado 100
• Fittings inferiores: dos ganchos de agarre Grado 100 (ajustables)
• Factor de diseño: 4:1
• Trazabilidad: número de serie individual, etiqueta de identificación, certificación escrita
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: caja + palé metálico
• Ensayos: ensayo de carga, inspección visual, verificación dimensional; la cadena cumple con los requisitos de fatiga EN 818 y se ha probado a 20 000 ciclos a 1,5×WLL
