Eslinga de cadena Grade 100 QOSL

4 ramalesde acerode papel de periódico

Introducción La eslinga de cadena QOSL de grado 100 es un conjunto de elevación de cuatro ramales fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. La eslinga está equipada con un conjunto de eslabón maestro cuadrangular en la parte superior y cuatro ganchos de seguridad autoblocantes de grado 100 en la parte inferior, lo que proporciona una fijación segura de la carga en varios puntos y una mayor seguridad en la elevación. En comparación con las eslingas de grado 80, el diseño de grado 100 ofrece un límite de carga de trabajo aproximadamente un 25 % superior para el mismo tamaño de cadena. Cada eslinga está identificada de forma permanente con un número de serie, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y el límite de carga de trabajo, para garantizar la trazabilidad completa del producto. Características principales

• Configuración de cuatro ramales para una distribución uniforme de la carga y una excelente estabilidad de la misma.
• Conjunto de eslabón maestro oblongo de cuatro ramales en la parte superior para la fijación multipunto.
• Cuatro ganchos de seguridad autoblocantes de grado 100 en la parte inferior para reducir el riesgo de desenganche accidental.
• Fabricada en acero aleado de grado 100, templado y revenido, para un límite de carga de trabajo (WLL) superior al del grado 80.
• Cada eslinga está identificada de forma permanente con un número de serie individual, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y el WLL para garantizar su trazabilidad.
• Sometida a pruebas de resistencia, inspección visual y verificación dimensional antes de su envío.

Código de configuración del producto

• Q = Cuatro ramales
• O = Conjunto de eslabón maestro oblongo de cuatro ramales
• SL = Gancho autoblocante (de seguridad)

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Calidad de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Normas y ensayos

• Normas de fabricación: Fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido, de conformidad con las normas EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena de elevación de grado 100.
• Factor de diseño: Factor de diseño mínimo de 4:1.
• Ensayos: Cada eslinga se somete a un ensayo de resistencia, se inspecciona visualmente, se comprueban sus dimensiones y se verifica la compatibilidad de los componentes antes de su envío. La cadena cumple con los requisitos de fatiga de la norma EN 818 y soporta 20 000 ciclos de carga a 1,5 veces la carga máxima de trabajo (WLL).
• Suministro: Cada eslinga se suministra con un número de serie individual, una etiqueta de identificación, un certificado por escrito y registros completos de trazabilidad.
• Aplicaciones: Adecuada para elevación aérea, elevación multipunto, manipulación de maquinaria pesada, montaje de estructuras de acero, elevación en alta mar, instalación de hormigón prefabricado, proyectos de energía eólica y manipulación de materiales industriales.
• Mantenimiento: Inspeccionar antes de cada uso para detectar alargamiento de la cadena, desgaste excesivo, grietas, corrosión, funcionamiento del gancho autoblocante, deformaciones, eslabones maestros o de conexión dañados y etiquetas de identificación que falten. Retirar del servicio si los defectos superan los criterios de inspección.

Tabla de parámetros por metro N.º de artículo | Diámetro de la cadena de elevación | 1 ramal | 2 ramales (0°<α<45°) | 2 ramales (45° < α < 60°) | 3 y 4 ramales (0° < α < 45°) | 3 y 4 ramales (45° < α < 60°) | Eslinga continua TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,50 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Parámetro - Tabla de pies N.º de artículo | Diámetro de la cadena de elevación | 1 pata (90°) | 2 patas (0° < α < 45°) | 2 patas (45°<α<60°) | 3 y 4 patas (0°<α<45°) | 3 y 4 patas (45°<α<60°) | Eslinga continua TPL81841004 | 5/32 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 | 4.409 TPL81841006 | 1/4 | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32 | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16 | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8 | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Características / especificaciones técnicas

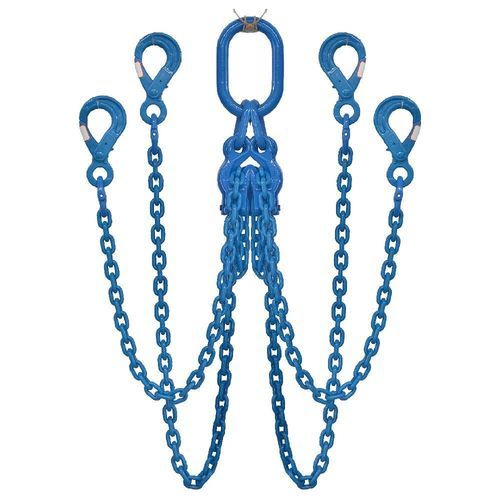

• Nombre del producto: Eslinga de cadena QOSL de grado 100 - Cuatro ramales con eslabón maestro oblongo en la parte superior y cuatro ganchos autoblocantes (de seguridad) en la parte inferior
• Denominación comercial (modelo): Eslinga de cadena QOSL de grado 100
• Material: Cadena y componentes de acero aleado de grado 100, templado y revenido
• Configuración: Cuatro ramales con eslabón maestro oblongo y cuatro ganchos de seguridad autoblocantes
• Identificación: Número de serie individual, tamaño de la cadena, grado de la cadena, longitud exacta de la eslinga, carga máxima de trabajo (WLL)
• Factor de diseño: 4:1
• Normas de fabricación y ensayo: EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077; sometida a pruebas de resistencia y cumple los requisitos de fatiga de la norma EN 818 (20 000 ciclos a 1,5×WLL)
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Aplicaciones típicas: Elevación aérea, elevación multipunto, maquinaria pesada, acero estructural, instalaciones marítimas, hormigón prefabricado, energía eólica, manipulación industrial de materiales
