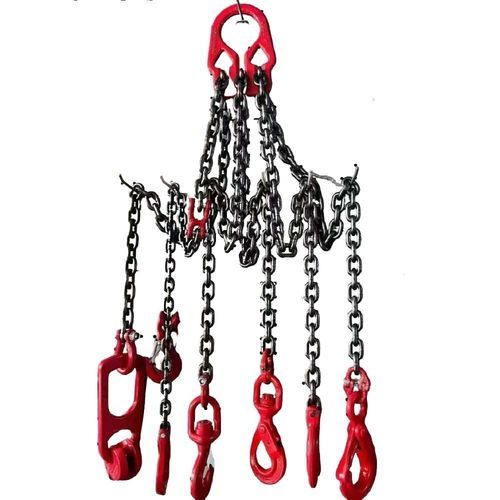

Eslinga de cadena Grade 80 TOSL

3 ramalesde aleación de acero

Resumen
La eslinga de cadena Grado 80 TOSL es un conjunto de elevación de tres patas fabricado con cadena y componentes de acero aleado Grado 80, templados y revenidos. La eslinga incorpora un conjunto de eslabón maestro oblonguó cuádruple en la parte superior y ganchos autobloqueantes Grado 80 en la parte inferior. La configuración de tres patas mejora la estabilidad de la carga frente a eslingas de una o dos patas y es adecuada para levantar maquinaria, estructuras metálicas, elementos prefabricados de hormigón, componentes fabricados y otras cargas irregulares. Los ganchos autobloqueantes se enganchan automáticamente bajo carga para reducir el riesgo de desenganche accidental durante las operaciones de elevación.

Código de configuración del producto

• T = Triple pata
• O = Conjunto de eslabón maestro oblonguó cuádruple
• SL = Gancho autobloqueante

Identificación del producto
Cada eslinga se marca permanentemente y se suministra con documentación trazable:

• Número de serie individual
• Tamaño de la cadena
• Grado de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Elevación de acero estructural
• Instalación de elementos prefabricados de hormigón
• Instalación de equipos
• Mantenimiento minero
• Manipulación industrial de materiales

Parámetro — Tabla métrica (todos los valores en toneladas métricas)
Diámetro de cadena (mm) | 1 pata (ton) | 2 patas (a entre 0° y 45°) (ton) | 2 patas (a entre 45° y 60°) (ton) | 3 y 4 patas (a entre 0° y 45°) (ton) | 3 y 4 patas (a entre 45° y 60°) (ton) | Eslinga continua (ton)
Filas de factores: Factor 1,0 (a entre 0° y 45°), Factor 1,4 (a entre 45° y 60°) para 2 patas; Factor 1,0 y Factor 2,1 para 3 y 4 patas; Factor eslinga continua 1,6 mostrado.
4 | 0,5 | 0,71 | 0,5 | 1,06 | 0,75 | 0,8
5 | 0,8 | 1,12 | 0,8 | 1,6 | 1,18 | 1,24
6 | 1,12 | 1,6 | 1,12 | 2,36 | 1,7 | 1,8
7 | 1,5 | 2,12 | 1,5 | 3,15 | 2,24 | 2,5
8 | 2 | 2,8 | 2 | 4,25 | 3 | 3,15
10 | 3,15 | 4,25 | 3,15 | 6,7 | 4,75 | 5
13 | 5,3 | 7,5 | 5,3 | 11,2 | 8 | 8,5
16 | 8 | 11,2 | 8 | 17 | 11,8 | 12,5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11,2 | 16 | 11,2 | 23,5 | 16,8 | 17,9
20 | 12,5 | 17 | 12,5 | 26,2 | 18,7 | 20
22 | 15 | 21,2 | 15 | 31,5 | 22,5 | 24
26 | 21,2 | 30 | 21,2 | 44,5 | 31,8 | 33,9
28 | 25 | 33,5 | 25 | 52,5 | 37,5 | 40
30 | 28 | 39,2 | 28 | 58,8 | 42 | 44,8
32 | 31,5 | 45 | 31,5 | 66,1 | 47,2 | 50,4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94,5 | 67,5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80

Parámetro — Tabla en pies (valores WLL en lbs)
Factor de diseño 4:1 — los valores representan la WLL máxima en libras según el diámetro de la cadena y la configuración de la eslinga. Columnas: Diámetro de cadena (pulgadas) | Eslinga 1 pata (lbs) | Eslinga 2 patas 60° (lbs) | Eslinga 2 patas 45° (lbs) | Eslinga 2 patas 30° (lbs) | Eslinga 3&4 patas 60° (lbs) | Eslinga 3&4 patas 45° (lbs) | Eslinga 3&4 patas 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Notas
El ángulo a se mide desde la vertical (a entre 0° y 45° y a entre 45° y 60°). Los factores de carga varían según la configuración de la eslinga y el ángulo y se aplican para calcular la WLL. Todos los valores del cuadro métrico están en toneladas métricas; los valores del cuadro en pies están en libras. Ángulos de elevación menores (medidos desde la horizontal) aumentan la tensión en cada pata y reducen la capacidad total de elevación.

Normas y embalaje
Nombre: Grade 80 TOSL Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Self Locking Hooks on Bottom
MOQ: 100 Sets
Paquete: Caja + palé de acero

Características / Especificaciones técnicas

• Modelo / Serie: TOSL
• Grado de cadena: Acero aleado Grado 80 (templado y revenido)
• Configuración: Eslinga de cadena triple pata
• Fitting superior: Conjunto de eslabón maestro oblonguó cuádruple
• Fittings inferiores: Ganchos autobloqueantes Grado 80
• Identificación: Número de serie individual, tamaño de cadena, grado de cadena, longitud exacta, WLL
• Suministro: Se suministra con certificación escrita; componentes compatibles con Grado 80
• Aplicaciones típicas: Maquinaria pesada, acero estructural, hormigón prefabricado, instalación de equipos, mantenimiento minero, manipulación industrial
• MOQ: 100 sets
• Paquete: Caja más palé de acero
