Eslinga de cadena Grade 80 QOSL

4 ramalesde acerode hormigón prefabricado

Descripción del producto

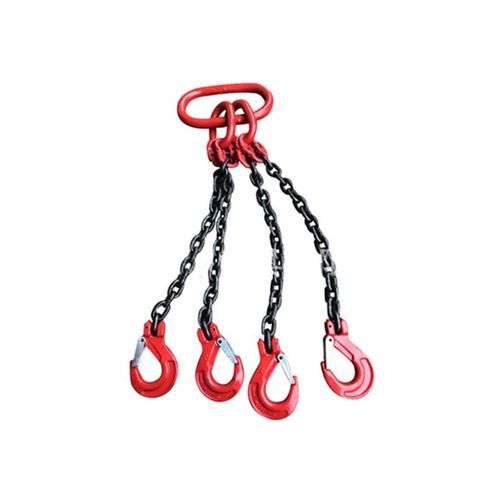

La eslinga de cadena Grade 80 QOSL es un conjunto de izado de cuatro ramales fabricado con cadena y componentes de acero aleado Grade 80, templados y revenidos. La eslinga está equipada con un eslabón maestro oblongo cuádruple en la parte superior y ganchos autobloqueantes Grade 80 en la parte inferior, adecuada para aplicaciones de izado pesado que requieren sujeción segura y múltiples puntos de elevación.

Los ganchos autobloqueantes se cierran automáticamente cuando se aplica la carga y permanecen cerrados durante las operaciones de izado, reduciendo el riesgo de desenganche accidental. La configuración QOSL se utiliza habitualmente en obras de construcción, talleres de fabricación de acero, operaciones mineras, manipulación de prefabricados de hormigón e instalación de equipos pesados.

Código de configuración del producto

• Q = Cuatro ramales
• O = Eslabón maestro oblongo cuádruple
• SL = Gancho autobloqueante

Identificación del producto

• Número de serie individual (por eslinga)
• Tamaño de la cadena (diámetro en mm)
• Grado de la cadena (Grade 80)
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Izado de estructuras metálicas
• Instalación de prefabricados de hormigón
• Mantenimiento minero
• Transporte de módulos offshore
• Manipulación industrial de materiales

Parámetros - tabla por metro (valores WLL en toneladas métricas)
Columnas: Diámetro (mm) | 1-ramal (t) | 2-ramales 0°<α<45° (t) | 2-ramales 45°<α<60° (t) | 3&4-ramales 0°<α<45° (t) | 3&4-ramales 45°<α<60° (t) | Eslinga continua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Notas sobre los parámetros
Factor de diseño: 4:1 (la resistencia mínima a la rotura es al menos cuatro veces la WLL). La tabla muestra los multiplicadores de carga y los valores WLL para diferentes configuraciones de eslinga y ángulos de izado. Todos los valores se expresan en toneladas métricas.
