Eslinga de cadena Grade 80 QOSL

2 ramalesde acerode aleación de acero

Descripción del producto

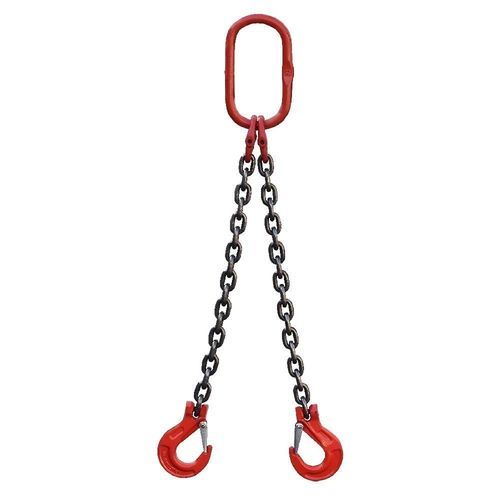

La eslinga de cadena Grade 80 DOS es un conjunto de izado de doble rama fabricado con cadena y componentes de acero de aleación Grade 80, templados. La eslinga incorpora un eslabón maestro oblongo en la parte superior para la conexión a la grúa y dos ganchos de eslinga con pestillos de seguridad en la parte inferior para la sujeción de la carga. La configuración de doble rama mejora la distribución de la carga y la estabilidad en maniobras de elevación para manejo de maquinaria, montaje de estructuras y tareas de mantenimiento industrial.

Identificación

• Número de serie individual
• Tamaño de la cadena
• Grado de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Código de configuración del producto

• D = Doble rama
• O = Eslabón maestro oblongo
• S = Gancho de eslinga con pestillo

Fabricación a medida

• Longitudes de eslinga personalizadas
• Configuraciones especiales de ganchos
• Opciones de eslabones maestros
• Marcado de identificación
• Requisitos específicos de WLL
• Conjuntos de izado especiales bajo pedido

Normas e información de suministro

• Nombre: Eslinga de cadena Grade 80 DOS – doble rama con eslabón maestro oblongo (superior) y ganchos con pestillo (inferior)
• MOQ: 100 juegos
• Embalaje: Caja + palé de acero
• Normas de fabricación: Cadena y componentes en acero de aleación Grade 80 templados conforme a EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 (según aplicabilidad)
• Ensayos: Factor de diseño 4:1. Cada eslinga se somete a ensayo de carga, inspección visual, verificación dimensional y control de compatibilidad de componentes. La cadena cumple requisitos de fatiga EN 818 (20.000 ciclos a 1,5×WLL). Cada eslinga se suministra con etiqueta de identificación, certificado escrito y registros de trazabilidad completos.
• Aplicaciones: Izado en altura, izado en dos puntos, manejo de maquinaria, montaje de acero estructural, instalación de equipos, manipulación de prefabricados, mantenimiento minero y manipulación industrial de materiales.
• Mantenimiento: Inspeccionar antes de cada uso por alargamiento, desgaste, grietas, corrosión, deformación de ganchos, funcionamiento del pestillo, eslabones maestros o de unión dañados y etiquetas de identificación. Retirar del servicio si los defectos exceden los criterios de inspección.

Parámetros - Tabla métrica (valores WLL en toneladas métricas)
Diámetro (mm) | 1 rama (t) | 2 ramas 0°–45° (t) | 2 ramas 45°–60° (t) | 3 y 4 ramas 0°–45° (t) | 3 y 4 ramas 45°–60° (t) | Eslinga continua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Notas
Todas las cifras están en toneladas métricas y representan la Límite de Carga de Trabajo (WLL) máxima. El factor de diseño es 4:1. La WLL varía según la configuración de la eslinga y el ángulo de izado. Los valores de eslinga continua corresponden a la configuración de eslinga de cadena sin fin.

Especificaciones técnicas

• Modelo / Serie: DOS
• Material: Cadena en acero de aleación Grade 80 templado y revenido y accesorios Grade 80 a juego
• Configuración: Doble rama con eslabón maestro oblongo arriba y ganchos con pestillo abajo
• Identificación: Cada eslinga marcada con número de serie individual, tamaño y grado de cadena, longitud exacta y WLL
• Factor de diseño: 4:1
• Certificación: Suministrado con certificado escrito y trazabilidad completa; probado e inspeccionado
• Normas aplicables: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 (según aplicabilidad)
• MOQ: 100 juegos
• Embalaje: Caja + palé de acero
• Aplicaciones típicas: Izado en altura, manejo de maquinaria, montaje de acero, instalación de equipos, manipulación de prefabricados, mantenimiento minero, manejo industrial de materiales
