Eslinga de cadena Grade 80 TOF

3 ramales

Resumen del producto

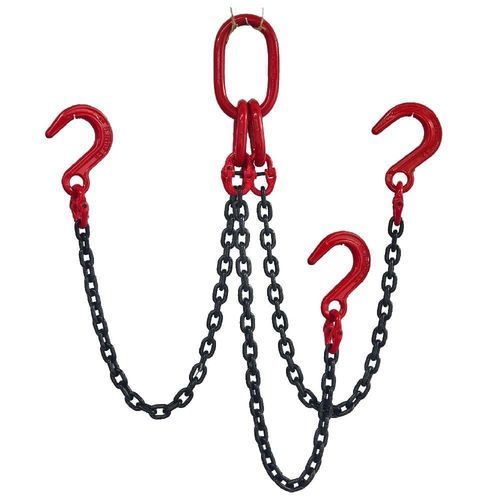

• Eslinga de cadena Grade 80 TOF - tres patas con anilla oblonga cuádruple en la parte superior y ganchos de fundición/forjados en la parte inferior
• Opciones de eslinga: número de serie individualizado; tamaño y grado de cadena seleccionables; longitud exacta de la eslinga seleccionable; límite de carga de trabajo especificado

Introducción

• S = Pierna de la eslinga
• T = Triple pierna
• S (gancho) = Gancho de eslinga (con seguro)
• SL = Gancho auto-bloqueante (seguridad)
• F = Gancho de fundición/forjado
• D = Doble pierna
• Q = Cuádruple pierna
• G = Gancho de agarre
• O = Anilla oblonga maestra

Certificación
La eslinga de cadena se suministra con certificado escrito. El número de serie en la etiqueta se corresponde con el certificado y el número de pedido para garantizar trazabilidad completa.

Parámetros
Factor de diseño / Eslinga 1-pierna (90°) / Eslinga 2-piernas (60° / 45° / 30°) / Eslingas 3-piernas & 4-piernas (60° / 45° / 30°)
Factor de carga: 1 / Factor de carga: 1,7 / Factor de carga: 1,4 / Factor de carga: 1 / Factor de carga: 2,6 / Factor de carga: 2,1 / Factor de carga: 1,45
Diámetro de cadena 7/32" : 90° = 2,100 ; 2-piernas 60° = 3,600 ; 2-piernas 45° = 3,000 ; 2-piernas 30° = 2,100 ; 3/4-piernas 60° = 5,500 ; 3/4-piernas 45° = 4,400 ; 3/4-piernas 30° = 3,200
Diámetro de cadena 9/32" : 90° = 3,500 ; 2-piernas 60° = 6,100 ; 2-piernas 45° = 4,900 ; 2-piernas 30° = 3,500 ; 3/4-piernas 60° = 9,100 ; 3/4-piernas 45° = 7,400 ; 3/4-piernas 30° = 5,200
Diámetro de cadena 5/16" : 90° = 4,500 ; 2-piernas 60° = 7,800 ; 2-piernas 45° = 6,400 ; 2-piernas 30° = 4,500 ; 3/4-piernas 60° = 11,700 ; 3/4-piernas 45° = 9,500 ; 3/4-piernas 30° = 6,800
Diámetro de cadena 3/8" : 90° = 7,100 ; 2-piernas 60° = 12,300 ; 2-piernas 45° = 10,000 ; 2-piernas 30° = 7,100 ; 3/4-piernas 60° = 18,400 ; 3/4-piernas 45° = 15,100 ; 3/4-piernas 30° = 10,600
Diámetro de cadena 1/2" : 90° = 12,000 ; 2-piernas 60° = 20,800 ; 2-piernas 45° = 17,000 ; 2-piernas 30° = 12,000 ; 3/4-piernas 60° = 31,200 ; 3/4-piernas 45° = 25,500 ; 3/4-piernas 30° = 18,000
Diámetro de cadena 5/8" : 90° = 18,100 ; 2-piernas 60° = 31,300 ; 2-piernas 45° = 25,600 ; 2-piernas 30° = 18,100 ; 3/4-piernas 60° = 47,000 ; 3/4-piernas 45° = 38,400 ; 3/4-piernas 30° = 27,100
Diámetro de cadena 3/4" : 90° = 28,300 ; 2-piernas 60° = 49,000 ; 2-piernas 45° = 40,000 ; 2-piernas 30° = 28,300 ; 3/4-piernas 60° = 73,500 ; 3/4-piernas 45° = 60,000 ; 3/4-piernas 30° = 42,400
Diámetro de cadena 7/8" : 90° = 34,200 ; 2-piernas 60° = 59,200 ; 2-piernas 45° = 48,400 ; 2-piernas 30° = 34,200 ; 3/4-piernas 60° = 88,900 ; 3/4-piernas 45° = 72,500 ; 3/4-piernas 30° = 51,300
Diámetro de cadena 1" : 90° = 47,700 ; 2-piernas 60° = 82,600 ; 2-piernas 45° = 67,400 ; 2-piernas 30° = 47,700 ; 3/4-piernas 60° = 123,900 ; 3/4-piernas 45° = 101,200 ; 3/4-piernas 30° = 71,500
Diámetro de cadena 1-1/4" : 90° = 72,300 ; 2-piernas 60° = 125,200 ; 2-piernas 45° = 102,200 ; 2-piernas 30° = 72,300 ; 3/4-piernas 60° = 187,800 ; 3/4-piernas 45° = 153,400 ; 3/4-piernas 30° = 108,500

Normas
Nombre: Grade 80 TOF Chain Sling – tres patas con anilla oblonga cuádruple en la parte superior y ganchos de fundición/forjados en la parte inferior
MOQ: 100 metros
Paquete: caja de cartón + paleta de acero

Características / especificaciones técnicas

• Modelo: TOF Chain Sling
• Grado: Grade 80
• Estilo de eslinga: tres patas con anilla oblonga cuádruple en la parte superior y ganchos de fundición/forjados en la parte inferior
• Opciones: número de serie individualizado; tamaño y grado de cadena seleccionables; longitud exacta de la eslinga seleccionable; límite de carga de trabajo especificado
• Factor de diseño: 4:1
• Factores de carga por configuración de eslinga y ángulo incluidos en la tabla Parámetros arriba
• Certificación: se suministra certificado escrito; el número de serie en la etiqueta coincide con el certificado y el pedido para trazabilidad
• MOQ: 100 metros
• Embalaje: caja de cartón + paleta de acero
