Eslinga de cadena Grade 100 DOSL

2 ramalesde acerode aleación

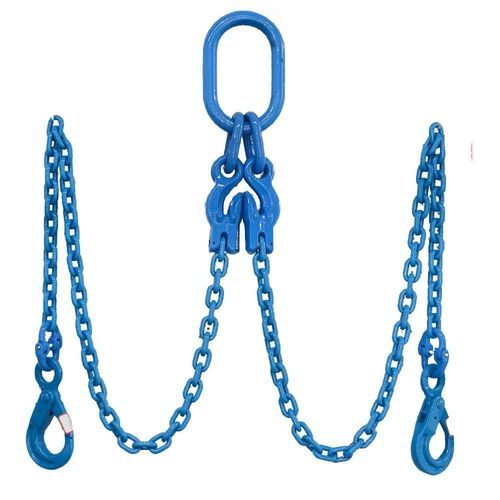

Descripción La eslinga de cadena DOSL de grado 100 es un conjunto de elevación de dos ramales fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. La eslinga está equipada con un eslabón maestro oblongo de grado 100 en la parte superior y dos ganchos autoblocantes de grado 100 en la parte inferior, lo que proporciona una fijación segura de la carga en dos puntos y una mayor seguridad en la elevación. En comparación con las eslingas de grado 80, el diseño de grado 100 ofrece un límite de carga de trabajo aproximadamente un 25 % superior para el mismo tamaño de cadena. Cada eslinga está identificada de forma permanente con un número de serie, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y el límite de carga de trabajo, lo que garantiza la trazabilidad completa del producto. Introducción La eslinga de cadena DOSL de grado 100 es adecuada para aplicaciones de elevación de alta resistencia que requieren una sujeción segura de la carga en dos puntos y una mayor seguridad operativa. Los ganchos autoblocantes se cierran y bloquean automáticamente al enganchar la carga, lo que reduce el riesgo de desenganche accidental. La configuración de doble ramal distribuye las fuerzas de elevación de manera uniforme entre dos puntos de elevación para mejorar la estabilidad de la carga. Código de configuración del producto

• D = Doble ramal
• O = Eslabón maestro oblongo
• SL = Gancho autoblocante

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Calidad de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Normas y fabricación

• Nombre: Eslinga de cadena DOSL de grado 100 – De doble ramal con eslabón maestro oblongo en la parte superior y dos ganchos autoblocantes en la parte inferior
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Normas de fabricación: Fabricada con cadena y componentes de acero aleado de grado 100, templado y revenido, de conformidad con las normas EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena de elevación de grado 100.
• Normas de ensayo: factor de diseño mínimo de 4:1. Cada eslinga se somete a un ensayo de resistencia, se inspecciona visualmente, se comprueban sus dimensiones y se verifica la compatibilidad de sus componentes antes de su envío. La cadena cumple con los requisitos de fatiga de la norma EN 818 y está diseñada para soportar 20 000 ciclos de carga a 1,5 veces el límite de carga de trabajo (WLL). Cada eslinga se suministra con un número de serie individual, una etiqueta de identificación, un certificado por escrito y registros de trazabilidad.
• Normas de aplicación: Adecuada para elevación aérea, elevación en dos puntos, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de equipos, elevación en alta mar, mantenimiento minero y operaciones de manipulación de materiales industriales.
• Normas de mantenimiento: Inspeccionar antes de cada uso para detectar alargamiento de la cadena, desgaste excesivo, grietas, corrosión, funcionamiento del gancho autoblocante, deformaciones, eslabones maestros o de conexión dañados y etiquetas de identificación que falten. Retirar del servicio si los defectos superan los criterios de inspección.

Tabla de medidas N.º de artículo | Diámetro de la cadena de elevación (mm) | 1 ramal (toneladas) | 2 ramales 0°<α<45° (toneladas) | 2 ramales 45°<α<60° (toneladas) | 3 y 4 ramales 0°<α<45° (toneladas) | 3 y 4 ramales 45°<α<60° (toneladas) | Eslinga continua (toneladas) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabla de pies N.º de artículo | Tamaño comercial (pulg.) | 1 pata (90°) (libras) | 2 patas 0°<α<45° (libras) | 2 patas 45°<α<60° (libras) | 3 y 4 patas 0°<α<45° (libras) | 3 y 4 patas 45°<α<60° (libras) | Eslinga continua (libras) TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Notas

• Cada eslinga está identificada de forma permanente y es rastreable mediante su número de serie, tamaño, grado, longitud exacta y carga máxima de trabajo (WLL).
• Factor de diseño: 4:1. Sometida a pruebas de resistencia e inspeccionada antes del envío.

Características / especificaciones técnicas

• Tipo de producto: Eslinga de cadena DOSL de grado 100 (de doble ramal con eslabón maestro oblongo en la parte superior y dos ganchos autoblocantes en la parte inferior)
• Material: Cadena de acero aleado de grado 100 templada y revenida y componentes de grado 100
• Configuración: Doble ramal (DOSL)
• Identificación: Número de serie permanente, tamaño de la cadena, grado de la cadena, longitud exacta de la eslinga, carga máxima de trabajo (WLL)
• Normas: EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Factor de diseño: 4:1
• Ensayos: Ensayos de resistencia, inspección visual, verificación dimensional; la cadena cumple los requisitos de fatiga de la norma EN 818 (20 000 ciclos a 1,5×WLL)
• Embalaje: Caja de cartón + palé de acero
• Cantidad mínima de pedido: 100 juegos
