Eslinga de cadena 80 DOG

2 ramalesde acerode aleación de acero

Resumen del producto

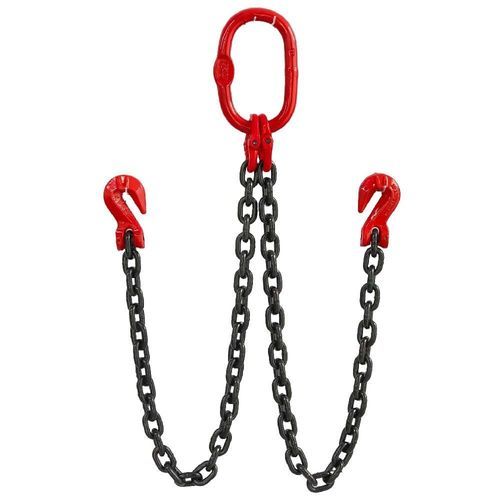

La eslinga de cadena Grade 80 DOG es un conjunto de elevación de doble pata fabricado con cadena y componentes de acero aleado Grade 80 templados y revenidos. La eslinga se suministra con un eslabón maestro oblongo Grade 80 en la parte superior y ganchos de agarre Grade 80 en la parte inferior, lo que permite un ajuste rápido de la longitud de la cadena y un elevamiento equilibrado en dos puntos para aplicaciones aéreas. Cada eslinga está identificada de forma permanente con un número de serie, tamaño de cadena, grado, longitud exacta de la eslinga y la carga de trabajo admisible (WLL) para garantizar la trazabilidad completa del producto.

Código de configuración del producto

• D = Doble pata
• O = Eslabón maestro oblongo
• G = Gancho de agarre

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Grado de la cadena
• Longitud exacta de la eslinga
• Working Load Limit (WLL)

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Izado de estructuras de acero
• Instalación de equipos
• Proyectos de construcción
• Mantenimiento en minería
• Manipulación industrial de materiales

Parámetros — tabla en metros (valores WLL en toneladas métricas)
Diámetro de la cadena de izado | 1 pata (ton) | 2 patas (0°–45° / 45°–60°) (ton) | 3 y 4 patas (0°–45° / 45°–60°) (ton) | Eslinga continua (ton)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6

Parámetros — tabla en pies (valores WLL en lbs, Factor de diseño 4:1)
Design Factor | 1-pata | 2-patas (90° / 60° / 45° / 30°) | 3 y 4 patas (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500

Normas

• Normas de fabricación: Fabricado con cadena y componentes de acero aleado Grade 80 templados y revenidos conforme a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena.
• Normas de ensayo: Factor de diseño mínimo 4:1. Cada eslinga se prueba con carga, se inspecciona visualmente, se verifica dimensionamente y se comprueba la compatibilidad de los componentes. La cadena cumple con los requisitos de fatiga EN 818 y soporta 20.000 ciclos a 1,5 veces la WLL. Cada eslinga se suministra con número de serie individual, etiqueta de identificación, certificación escrita y registros completos de trazabilidad.
• Normas de aplicación: Adecuada para izado en suspensión, izado a dos puntos, manipulación de maquinaria pesada, montaje de estructuras metálicas, instalación de equipos, proyectos de construcción, mantenimiento minero y manipulación industrial de materiales.
• Mantenimiento: Inspeccionar antes de cada uso por alargamiento de la cadena, desgaste, grietas, corrosión, desgaste o deformación de los ganchos de agarre, eslabones maestros o eslabones de conexión dañados y etiquetas de identificación ausentes. Retirar del servicio si los defectos exceden los criterios de inspección.

Especificaciones técnicas

• Modelo: Grade 80 DOG Chain Sling
• Estilo de eslinga: Eslinga de cadena de doble pata (DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom)
• Material: Cadena de acero aleado Grade 80 templada y revenida y componentes Grade 80
• Fijación superior: Eslabón maestro oblongo Grade 80
• Fijación inferior: Ganchos de agarre Grade 80 (permiten ajuste rápido de la longitud de la cadena)
• Identificación: Número de serie permanente, tamaño de la cadena, grado de la cadena, longitud exacta de la eslinga y WLL en la placa de identificación
• Suministro: Suministrado con certificación escrita y registros completos de trazabilidad
• MOQ: 100 juegos
• Embalaje: Caja + palé de acero
• Factor de diseño: Mínimo 4:1; probado y revisado visualmente antes del envío
• Aplicaciones típicas: Manipulación de maquinaria pesada, izado de estructuras de acero, instalación de equipos, proyectos de construcción, mantenimiento minero, manipulación industrial de materiales
