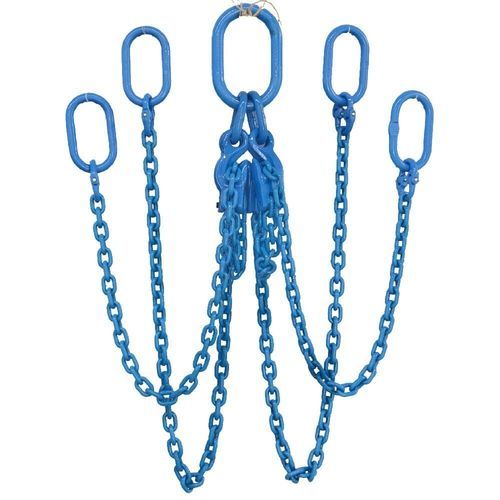

Eslinga de cadena Grade 100 QOO

4 ramalesde aleación de acero

Introducción
La eslinga de cadena Grade 100 QOO es un conjunto de izado de cuatro patas fabricado con cadena y componentes de acero aleado Grade 100 templado y revenido. La eslinga incluye un conjunto de eslabón maestro oblongo cuádruple en la parte superior y cuatro eslabones maestros oblongos en la parte inferior, proporcionando múltiples puntos de conexión y máxima flexibilidad de configuración para operaciones de elevación de gran carga. En comparación con las eslingas Grade 80, Grade 100 ofrece aproximadamente un 25 % más de capacidad de carga (WLL) para el mismo tamaño de cadena. Cada eslinga está identificada permanentemente con un número de serie, tamaño de cadena, grado, longitud exacta y WLL para garantizar la trazabilidad completa del producto.

Beneficios clave

• La configuración de cuatro patas distribuye las fuerzas de elevación en las cuatro patas para una mayor estabilidad al manipular cargas sobredimensionadas o irregulares.
• El conjunto de eslabón maestro oblongo cuádruple superior y los cuatro eslabones oblongos inferiores permiten conexiones flexibles a grilletes, ojos de izado, vigas separadoras y accesorios personalizados.
• Fabricada en acero aleado Grade 100 templado y revenido, ofreciendo ~25 % más de WLL frente a Grade 80 para tamaños equivalentes de cadena.
• Marcado permanente con número de serie y placa de identificación para trazabilidad y gestión de certificaciones completas.

Código de configuración del producto

• Q = Quad Leg (cuatro patas)
• O = Conjunto de eslabón maestro oblongo cuádruple (superior)
• O = Cuatro eslabones maestros oblongos (inferior)
• QOO denota una eslinga de cadena de cuatro patas equipada con un conjunto de eslabón maestro oblongo cuádruple en la parte superior y cuatro eslabones maestros oblongos en la parte inferior.

Identificación del producto

• Número de serie individual (por eslinga)
• Tamaño de la cadena
• Grado de la cadena (Grade 100)
• Longitud exacta de la eslinga
• Working Load Limit (WLL)

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Izado y montaje de estructuras metálicas
• Instalación de módulos offshore y operaciones de izado en alta mar
• Instalación de prefabricados de hormigón
• Sistemas con vigas separadoras y izado multipunto
• Manipulación industrial de materiales

Normas y ensayos
Fabricada con cadena y componentes de acero aleado Grade 100 templado y revenido conforme a EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena Grade 100. Cada eslinga está diseñada con un factor de diseño mínimo de 4:1. Las eslingas se someten a pruebas de carga (proof tested), inspección visual, verificación dimensional y comprobación de compatibilidad de componentes antes del envío. Se declara que la cadena cumple con los requisitos de fatiga EN 818 y soporta 20 000 ciclos de carga a 1,5×WLL. Cada eslinga se suministra con número de serie individual, placa de identificación, certificación escrita y registros completos de trazabilidad.

Mantenimiento e inspección
Inspeccionar antes de cada uso en busca de alargamiento de la cadena, desgaste excesivo, grietas, corrosión, deformación de eslabones maestros, eslabones de unión dañados y placas de identificación faltantes. Retirar la eslinga del servicio de inmediato si los defectos exceden los criterios de inspección aplicables.

Parámetro — Tabla en metros
Item NO. | Diámetro de la cadena de izado | 1 pata (ton) | 2 patas (0°<α<45°) (ton) | 2 patas (45°<α<60°) (ton) | 3 y 4 patas (0°<α<45°) (ton) | 3 y 4 patas (45°<α<60°) (ton) | Eslinga continua (ton)
Filas de ejemplo:
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
... (la tabla continúa hasta TPL818410050 con los valores WLL correspondientes para cada configuración)

Parámetro — Tabla en pies (representativa)
Item No. | Diámetro de la cadena (in.) | 1 pata (90°) (lbs) | 2 patas factor 1.4 (lbs) | 3 y 4 patas (lbs) | Eslinga continua (lbs)
Filas de ejemplo:
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
... (la tabla imperial continúa mostrando los WLL en lbs para cada configuración)

Embalaje y MOQ
MOQ: 100 juegos. Embalaje: caja de cartón + palé de acero.

Características / Especificaciones técnicas

• Nombre del producto: Grade 100 QOO Chain Sling — eslinga de 4 patas con eslabón maestro oblongo cuádruple en la parte superior y cuatro eslabones maestros oblongos en la parte inferior
• Modelo / Configuración: QOO (4 patas con eslabón maestro oblongo cuádruple en cabeza y cuatro eslabones oblongos en base)
• Material: Acero aleado Grade 100 templado y revenido (cadena y componentes)
• Factor de diseño: Mínimo 4:1
• WLL: Los valores dependen del tamaño de la cadena y la configuración; Grade 100 aporta ~25 % más de WLL frente a Grade 80 para la misma sección de cadena
• Identificación: Cada eslinga identificada permanentemente con número de serie, tamaño de cadena, grado, longitud exacta y WLL; suministrada con certificación escrita y trazabilidad
• Normas: EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Pruebas: Proof tested, inspección visual, verificación dimensional; cadena probada a 20 000 ciclos a 1,5×WLL (declarado)
• Aplicaciones típicas: manipulación de maquinaria pesada, izado de estructuras, instalación offshore, prefabricados de hormigón, izado multipunto/vigas separadoras
• MOQ: 100 juegos; Embalaje: caja de cartón + palé de acero
