Eslinga de cadena 100 DOF

2 ramalesde acerode aleación

Introducción

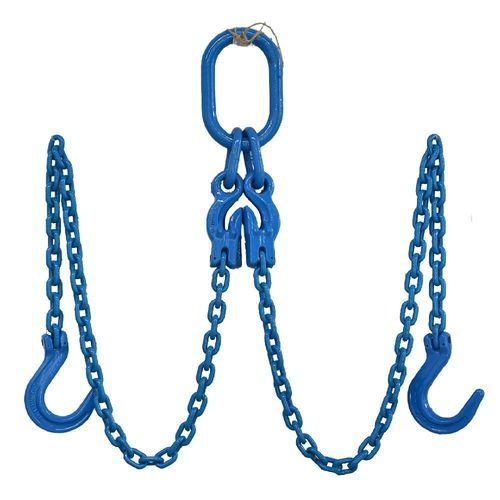

La eslinga de cadena Grade 100 DOF es un conjunto de elevación de doble pierna fabricado con cadena y componentes de acero aleado Grade 100, templados y revenidos. La eslinga incluye un eslabón maestro oblongo Grade 100 en la parte superior y dos ganchos de fundición Grade 100 en la parte inferior, adecuada para aplicaciones de elevación pesada que requieren grandes aberturas de gancho y distribución equilibrada en dos puntos.

Beneficios clave

• Aproximadamente 25 % más de carga de trabajo (WLL) en comparación con Grade 80 para el mismo tamaño de cadena
• Mantiene un factor de diseño de 4:1
• Los ganchos de fundición presentan una amplia abertura para conectar a grandes orejetas de izado, piezas fundidas, fabricaciones de acero y puntos de anclaje sobredimensionados
• La configuración de doble pierna mejora la estabilidad de la carga y distribuye las fuerzas entre dos puntos de elevación

Código de configuración del producto

• D = Double Leg (doble pierna)
• O = Oblong Master Link (eslabón maestro oblongo)
• F = Foundry Hook (gancho de fundición)

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Grado de la cadena
• Longitud exacta de la eslinga
• Carga de trabajo (WLL)

Normas de fabricación
Fabricado con cadena y componentes de acero aleado Grade 100 templados y revenidos, de acuerdo con EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena Grade 100.

Normas de ensayo
Diseñado con un factor mínimo de 4:1. Cada eslinga se prueba a la rotura controlada, se inspecciona visualmente, se verifica dimensionalmente y se comprueba la compatibilidad de los componentes antes del envío. La cadena cumple los requisitos de fatiga EN 818 y resiste 20.000 ciclos de carga a 1,5 veces la WLL. Cada eslinga se suministra con número de serie individual, etiqueta de identificación, certificación escrita y registros completos de trazabilidad.

Ámbitos de aplicación
Adecuado para izado aéreo, izado a dos puntos, manipulación de maquinaria pesada, montaje de estructuras metálicas, operaciones de fundición, instalación de elementos prefabricados de hormigón, instalación de equipos y operaciones de manipulación industrial.

Mantenimiento
Inspeccionar antes de cada uso por alargamiento de la cadena, desgaste excesivo, grietas, corrosión, deformación de ganchos de fundición, eslabones o mazos dañados y etiquetas de identificación perdidas. Retirar la eslinga de servicio inmediatamente si los defectos exceden los criterios de inspección aplicables.

Parámetros (tabla)
Factor de diseño | 4:1
Dim | 1-Pierna (90°) Factor de carga:1 | 2-Piernas (60°) Factor de carga:1.7 | 2-Piernas (45°) Factor de carga:1.4 | 2-Piernas (30°) Factor de carga:1 | 3&4-Piernas (60°) Factor de carga:2.6 | 3&4-Piernas (45°) Factor de carga:2.1 | 3&4-Piernas (30°) Factor de carga:1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Características / especificaciones técnicas

• Nombre: Grade 100 DOF Chain Sling
• Configuración: Doble pierna con eslabón maestro oblongo en la parte superior y dos ganchos de fundición en la parte inferior
• Material: Cadena y componentes de acero aleado Grade 100 templados y revenidos
• Factor de diseño: 4:1
• Ensayos: Probado, inspeccionado visualmente, verificado dimensionalmente; cumple requisitos de fatiga EN 818 (20 000 ciclos a 1,5× WLL)
• Identificación: Número de serie individual, etiqueta de identificación, certificación escrita, registros de trazabilidad
• MOQ: 100 Sets
• Embalaje: Cartón + pallet de acero
• Aplicaciones: Izado aéreo, izado a dos puntos, manipulación de maquinaria pesada, montaje de estructuras metálicas, operaciones de fundición, instalación de prefabricados, instalación de equipos, manipulación industrial
• Mantenimiento: Inspeccionar antes de cada uso por alargamiento, desgaste, grietas, corrosión, deformación o componentes dañados; retirar del servicio si los defectos exceden los criterios
