Eslinga de cadena Grade 100 QOF

4 ramalesde acerode aleación

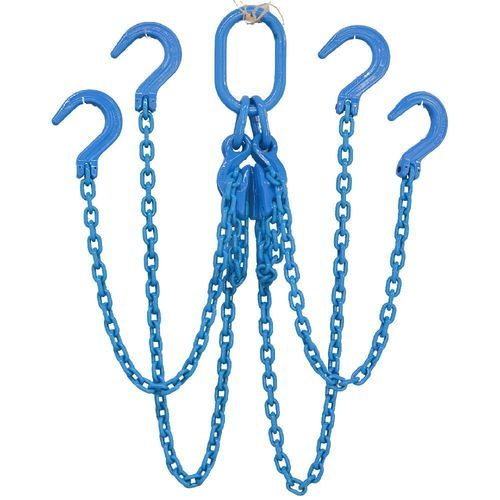

Introducción La eslinga de cadena QOF de grado 100 es un conjunto de elevación de cuatro ramales fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. La eslinga está equipada con un conjunto de eslabón maestro cuadrangular en la parte superior y cuatro ganchos de fundición de grado 100 en la parte inferior, lo que proporciona una amplia abertura de gancho para aplicaciones de elevación de gran carga. En comparación con las eslingas de grado 80, el diseño de grado 100 ofrece un límite de carga de trabajo aproximadamente un 25 % superior para el mismo tamaño de cadena. Cada eslinga está identificada de forma permanente con un número de serie, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y el límite de carga de trabajo, para garantizar la trazabilidad completa del producto. Características principales

• Configuración de eslinga de cadena de cuatro ramales (Q) para una elevación equilibrada en cuatro puntos
• Conjunto de eslabón maestro cuadrado alargado (O) en la parte superior
• Ganchos de fundición de grado 100 (F) en la parte inferior con amplias aberturas de garganta para puntos de fijación de gran tamaño
• Fabricada con cadena y componentes de acero aleado de grado 100, templado y revenido
• Límite de carga de trabajo (WLL) aproximadamente un 25 % superior al del grado 80 para el mismo tamaño de cadena
• Identificada de forma permanente con número de serie, tamaño de la cadena, grado, longitud exacta de la eslinga y WLL para garantizar la trazabilidad

Código de configuración del producto

• Q = Cuatro ramales
• O = Conjunto de eslabón maestro cuadrangular
• F = Gancho de fundición

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Calidad de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Normas y calidad Fabricado de conformidad con las normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena de elevación de grado 100. Factor de diseño: 4:1. Cada eslinga se somete a pruebas de resistencia, inspección visual, verificación dimensional y comprobación de la compatibilidad de los componentes antes de su envío. La cadena cumple con los requisitos de fatiga de la norma EN 818 y soporta 20 000 ciclos de carga a 1,5 veces la carga máxima de trabajo (WLL). Cada eslinga se suministra con un número de serie individual, una etiqueta de identificación, un certificado escrito y registros completos de trazabilidad. Aplicaciones Adecuadas para elevación aérea, elevación multipunto, manipulación de maquinaria pesada, montaje de estructuras de acero, operaciones de fundición, instalación de hormigón prefabricado, elevación en alta mar y operaciones industriales de manipulación de materiales. Mantenimiento Antes de cada uso, compruebe si la cadena presenta alargamiento, desgaste excesivo, grietas, corrosión, deformación de los ganchos de fundición, eslabones maestros o de conexión dañados, o si faltan etiquetas de identificación. Retire la eslinga del servicio si los defectos superan los criterios de inspección aplicables. Tabla de parámetros por metro (valores en toneladas) N.º de artículo | Diámetro (mm) | 1 ramal | 2 ramales (0°<α<45°) | 2 ramales (45°<α<60°) | 3 y 4 ramales (0°<α<45°) | 3 y 4 ramales (45°<α<60°) | Eslinga continua TPL81841004 | 4 mm | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 mm | 1,00 | 1,40 | 1,00 | 2,10 | 1,50 | 1,60 TPL81841006 | 6 mm | 1,40 | 1,96 | 1,40 | 2,94 | 2,10 | 2,24 TPL81841007 | 7 mm | 1,90 | 2,66 | 1,90 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 mm | 2,50 | 3,50 | 2,50 | 5,25 | 3,75 | 4,00 TPL818410010 | 10 mm | 4,00 | 5,60 | 4,00 | 8,40 | 6,00 | 6,40 TPL818410013 | 13 mm | 6,70 | 9,38 | 6,70 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 mm | 10,30 | 14,40 | 10,30 | 21,60 | 15,40 | 16,40 TPL818410018 | 18 mm | 12,50 | 17,50 | 12,50 | 26,20 | 18,75 | 20,00 TPL818410019 | 19 mm | 14,00 | 19,60 | 14,00 | 29,40 | 21,00 | 22,40 TPL818410020 | 20 mm | 16,00 | 22,40 | 16,00 | 33,60 | 24,00 | 25,60 TPL818410022 | 22 mm | 19,40 | 27,10 | 19,40 | 40,70 | 29,10 | 31,00 TPL818410026 | 26 mm | 26,50 | 37,10 | 26,50 | 55,60 | 39,70 | 42,40 TPL818410028 | 28 mm | 30,50 | 42,70 | 30,50 | 64,00 | 45,70 | 48,80 TPL818410030 | 30 mm | 35,50 | 49,70 | 35,50 | 74,50 | 53,20 | 56,80 TPL818410032 | 32 mm | 40,00 | 56,00 | 40,00 | 84,00 | 60,60 | 64,00 TPL818410036 | 36 mm | 50,00 | 70,00 | 50,00 | 105,00 | 75,00 | 80,00 TPL818410038 | 38 mm | 56,50 | 78,40 | 56,50 | 118,60 | 84,70 | 90,40 TPL818410040 | 40 mm | 62,50 | 87,50 | 62,50 | 131,20 | 93,70 | 100,00 TPL818410045 | 45 mm | 81,00 | 113,40 | 81,00 | 170,10 | 121,50 | 130,00 TPL818410050 | 50 mm | 98,00 | 137,20 | 98,00 | 205,80 | 147,00 | 157,00 Tabla de patas (valores en libras) N.º de artículo | Diámetro (pulgadas) | 1 pata (90°) | 2 patas (0° < α < 45°) | 2 patas (45°<α<60°) | 3 y 4 patas (0°<α<45°) | 3 y 4 patas (45°<α<60°) | Eslinga continua TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Características / Especificaciones técnicas

• Marca: TOPONE CHAIN
• Denominación comercial (modelo): Eslinga de cadena QOF de grado 100
• Material: Cadena y componentes de acero aleado de grado 100, templado y revenido
• Accesorio superior: Conjunto de eslabón maestro cuadrangular (eslabón cuádruple)
• Accesorios inferiores: Cuatro ganchos de fundición de grado 100 (gran abertura de garganta)
• Trazabilidad: Número de serie individual, etiqueta de identificación, certificación por escrito, registros completos de trazabilidad
• Factor de diseño: 4:1
• Ensayos: Ensayadas a carga de prueba, inspeccionadas visualmente, verificadas dimensionalmente; cumple con la norma EN 818 sobre fatiga (20 000 ciclos a 1,5×WLL)
• Normas: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Aplicaciones: Elevación aérea, elevación multipunto, manipulación de maquinaria pesada, montaje de estructuras de acero, operaciones de fundición, instalación de hormigón prefabricado, elevación en alta mar, manipulación de materiales industriales
