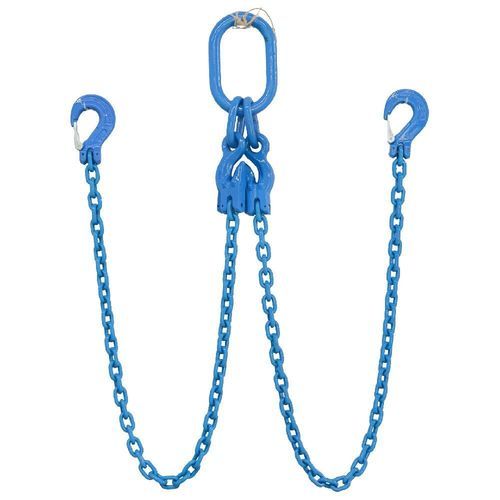

Eslinga de cadena Grade 100 DOS

2 ramalesde acerode acero templado

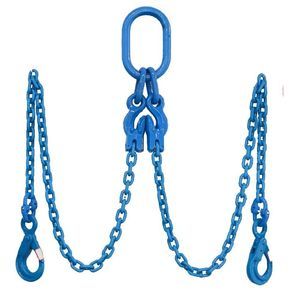

Descripción general del producto La eslinga de cadena DOS de grado 100 es un conjunto de elevación de dos ramales fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. La eslinga está equipada con un eslabón maestro oblongo de grado 100 en la parte superior y dos ganchos de eslinga de grado 100 con pestillos de seguridad en la parte inferior, lo que proporciona una fijación segura de la carga en dos puntos para aplicaciones de elevación por encima de la cabeza. En comparación con las eslingas de grado 80, el diseño de grado 100 ofrece un límite de carga de trabajo aproximadamente un 25 % superior para el mismo tamaño de cadena. Cada eslinga está identificada de forma permanente con un número de serie, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y el límite de carga de trabajo para garantizar la trazabilidad completa del producto. Código de configuración del producto

• D = Doble ramal
• O = Eslabón maestro oblongo
• S = Gancho de eslinga con pestillo de seguridad

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Grado de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Tabla de medidas N.º de artículo | Diámetro de la cadena de elevación (mm) | 1 ramal (toneladas) | 2 ramales 0°<α<45° (toneladas) | 2 ramales 45°<α<60° (toneladas) | 3 y 4 ramales 0°<α<45° (toneladas) | 3 y 4 ramales 45°<α<60° (toneladas) | Eslinga continua (toneladas) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabla de pies N.º de artículo | Diámetro de la cadena de elevación (pulg.) | 1 pata (libras) | 2 patas (factor 1,4/factor 2,1) (libras) | 3 y 4 patas (factor 1,5/1,6) (libras) | Eslinga continua (libras) TPL81841004 | 5/32 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16 | 2.205 | 2.205 | 2.205 | 4.409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 TPL81841007 | 9/32 | 4.409 | 6.614 | 4.409 | 8.819 TPL81841008 | 5/16 | 6.614 | 8.819 | 6.614 | 11.023 TPL81841010 | 3/8 | 8.819 | 13.228 | 8.819 | 17.637 TPL81841013 | 1/2 | 15.432 | 19.842 | 15.432 | 30.865 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 TPL81841050 | 2 | 216.053 | 302.033 | 216.053 | 454.152 Normas y ensayos

• Nombre: Eslinga de cadena DOS de grado 100 – Eslabón maestro oblongo de doble ramal en la parte superior y dos ganchos de eslinga con cierre en la parte inferior
• Cantidad mínima de pedido: 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Normas de fabricación: Fabricada con cadena y componentes de acero aleado de grado 100, templado y revenido, de conformidad con las normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena de elevación de grado 100.
• Normas de ensayo: Factor de diseño mínimo de 4:1. Cada eslinga se somete a un ensayo de resistencia, se inspecciona visualmente, se verifica dimensionalmente y se comprueba la compatibilidad de los componentes antes de su envío. La cadena cumple los requisitos de fatiga de la norma EN 818 y soporta 20 000 ciclos de carga a 1,5 veces la carga máxima de trabajo (WLL). Se suministra con número de serie individual, etiqueta de identificación, certificación por escrito y registros de trazabilidad.
• Normas de aplicación: Adecuado para elevación aérea, elevación en dos puntos, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de equipos, proyectos de construcción, mantenimiento minero y manipulación de materiales industriales.
• Mantenimiento: Inspeccionar antes de cada uso para detectar alargamiento de la cadena, desgaste excesivo, grietas, corrosión, deformación del gancho de la eslinga, funcionamiento del pestillo de seguridad, eslabones maestros dañados, eslabones de conexión y etiquetas de identificación que falten. Retirar la eslinga del servicio si los defectos superan los criterios de inspección.

Características / especificaciones técnicas

• Denominación comercial: Eslinga de cadena DOS de grado 100
• Material: Cadena y componentes de acero aleado de grado 100, templado y revenido
• Accesorio superior: Eslabón maestro oblongo de grado 100
• Accesorios inferiores: Dos ganchos de eslinga de grado 100 con cierres de seguridad accionados por resorte
• Configuración: De doble ramal (DOS = Double Leg, eslabón maestro oblongo en la parte superior, dos ganchos de eslinga con cierres de seguridad en la parte inferior)
• Identificación: Cada eslinga lleva marcado de forma permanente el número de serie, el tamaño de la cadena, el grado, la longitud exacta de la eslinga y la carga máxima de trabajo (WLL)
• Factor de diseño: 4:1
• Rendimiento: WLL aproximadamente un 25 % superior en comparación con el grado 80 para el mismo tamaño de cadena
• Normas: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Ensayos: Ensayo de resistencia; conformidad con la norma EN 818 sobre fatiga; 20 000 ciclos a 1,5 veces la carga máxima de trabajo (WLL)
• Cantidad mínima de pedido (MOQ) y embalaje: MOQ de 100 juegos; embalaje en caja de cartón y palé de acero
