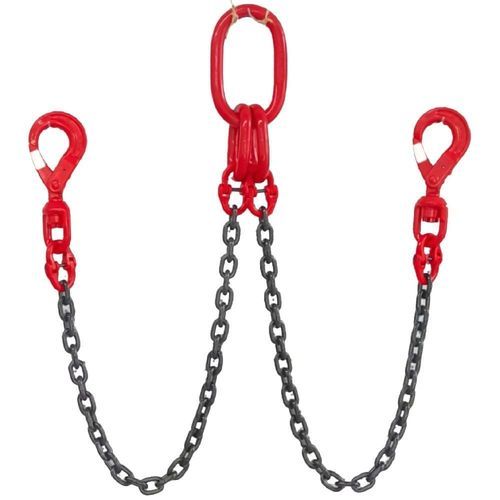

Eslinga de cadena 80 DOSL

2 ramalesde acerode aleación de acero

Descripción del producto
La eslinga de cadena Grade 80 DOSL es un conjunto de elevación de doble pierna fabricado con cadena y componentes de acero aleado Grade 80 templado y revenido. La eslinga incorpora un eslabón maestro oblongo Grade 80 en la parte superior y ganchos autoblocantes Grade 80 en la parte inferior para un enganche seguro de la carga y mayor seguridad operativa. Cada eslinga está identificada de forma permanente con número de serie, tamaño de cadena, grado, longitud exacta de la eslinga y carga de trabajo admisible (WLL) para una trazabilidad completa.

Código de configuración

• D = Double Leg (doble pierna)
• O = Oblong master link (eslabón maestro oblongo)
• SL = Self Locking Hook (gancho autoblocante)

Identificación del producto

• Número de serie individual
• Tamaño de cadena
• Grado de la cadena (Grade 80)
• Longitud exacta de la eslinga
• Carga de trabajo admisible (WLL)

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Elevación de estructuras metálicas
• Instalación de equipos
• Proyectos de construcción
• Mantenimiento minero
• Manipulación industrial de materiales

Datos métricos (WLL en toneladas) — diámetros seleccionados

• Diámetro 4 mm — 1 pierna: 0,50 t; 2 piernas (0°–45°): 0,71 t; 2 piernas (45°–60°): 0,50 t; 3/4 piernas (0°–45°): 1,06 t; 3/4 piernas (45°–60°): 0,75 t; Eslinga continua: 0,80 t
• Diámetro 8 mm — 1 pierna: 2,00 t; 2 piernas (0°–45°): 2,80 t; 2 piernas (45°–60°): 2,00 t; 3/4 piernas (0°–45°): 4,25 t; 3/4 piernas (45°–60°): 3,00 t; Eslinga continua: 3,15 t
• Diámetro 13 mm — 1 pierna: 5,30 t; 2 piernas (0°–45°): 7,50 t; 2 piernas (45°–60°): 5,30 t; 3/4 piernas (0°–45°): 11,20 t; 3/4 piernas (45°–60°): 8,00 t; Eslinga continua: 8,50 t
• Diámetro 20 mm — 1 pierna: 12,50 t; 2 piernas (0°–45°): 17,00 t; 2 piernas (45°–60°): 12,50 t; 3/4 piernas (0°–45°): 26,20 t; 3/4 piernas (45°–60°): 18,70 t; Eslinga continua: 20,00 t
• Diámetro 30 mm — 1 pierna: 28,00 t; 2 piernas (0°–45°): 39,20 t; 2 piernas (45°–60°): 28,00 t; 3/4 piernas (0°–45°): 58,80 t; 3/4 piernas (45°–60°): 42,00 t; Eslinga continua: 44,80 t
• Diámetro 50 mm — 1 pierna: 78,50 t; 2 piernas (0°–45°): 109,90 t; 2 piernas (45°–60°): 78,50 t; 3/4 piernas (0°–45°): 164,80 t; 3/4 piernas (45°–60°): 117,70 t; Eslinga continua: 125,60 t

Datos imperiales (WLL en lb) — filas de ejemplo
Factor de diseño / Diámetro de cadena / Eslinga 1 pierna / Eslinga 2 piernas (90°, 60°, 45°, 30°) / Eslingas 3 y 4 piernas (60°, 45°, 30°)

• 7/32" — 1 pierna: 2.100 lb; 2 piernas: 3.600 lb; ajustado: 3.000 lb; 3/4 piernas: 5.500 lb; muestra: 4.400–3.200 lb
• 1/2" — 1 pierna: 12.000 lb; 2 piernas: 20.800 lb; ajustado: 17.000 lb; 3/4 piernas: 31.200 lb; muestra: 25.500–18.000 lb
• 1" — 1 pierna: 47.700 lb; 2 piernas: 82.600 lb; ajustado: 67.400 lb; 3/4 piernas: 123.900 lb; muestra: 101.200–71.500 lb

Notas sobre los cuadros

• Eslinga continua: WLL para una configuración de eslinga sin fin (endless).
• Ángulos: a = ángulo entre la pata de la eslinga y la vertical. Rangos típicos: 0°–45° y 45°–60°. Ángulos más pequeños aumentan la tensión en las patas y reducen la capacidad.
• Factor: multiplicadores utilizados para calcular la WLL según configuración y ángulo; consulte las directrices de ingeniería para los cálculos.

Normas y ensayos
Fabricada con cadena y componentes de acero aleado Grade 80 templado y revenido conforme a EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077. Suministrada con certificación escrita. Factor de diseño mínimo 4:1. Cada eslinga se somete a ensayo de carga, inspección visual, verificación dimensional y comprobación de la compatibilidad de componentes. La cadena cumple los requisitos de fatiga de EN 818 y soporta 20.000 ciclos a 1,5×WLL. Cada eslinga se suministra con número de serie individual, etiqueta de identificación y registros completos de trazabilidad.

Mantenimiento e inspección
Inspeccionar antes de cada uso: alargamiento de la cadena, desgaste, grietas, corrosión, funcionamiento correcto de los ganchos autoblocantes, deformación, mazos maestros o eslabones de conexión dañados, y ausencia de etiquetas de identificación. Retirar del servicio si los defectos superan los criterios de inspección aplicables.
