Eslinga de cadena Grade 80 TOG

3 ramalesde acerode aleación

Resumen

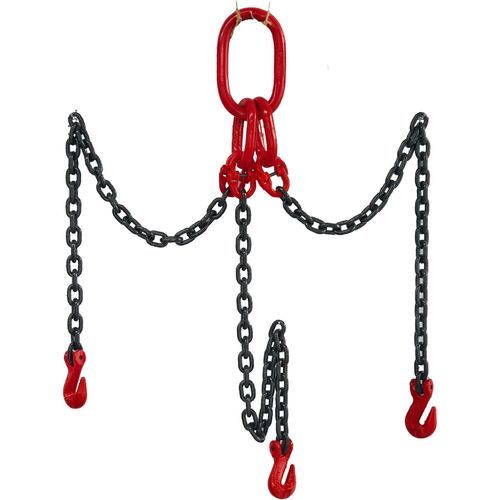

La eslinga de cadena Grade 80 TOG es un ensamblaje de izado de tres patas fabricado con cadena y componentes de acero aleado Grade 80 templados y revenidos. La eslinga incorpora una anilla maestra oblonga cuádruple en la parte superior y ganchos de agarre Grade 80 en la parte inferior, adecuada para aplicaciones de izado que requieren ajuste de longitud de cadena y sujeción multi‑punto segura.

Características clave

• Configuración de 3 patas para mayor estabilidad de la carga y distribución equilibrada de fuerzas.
• Anilla maestra oblonga cuádruple en la parte superior para fijación multi‑punto.
• Ganchos de agarre Grade 80 en la parte inferior que permiten ajustar la longitud de la cadena enganchando eslabones individuales.
• Longitud de cadena efectiva ajustable sin dispositivos de acortamiento adicionales.
• Suministrado con número de serie individual, placa de identificación y certificación escrita para trazabilidad.

Código de configuración del producto

• T = Triple pata
• O = Anilla maestra oblonga cuádruple
• G = Gancho de agarre

Identificación del producto

• Cada eslinga se identifica de forma permanente con un número de serie individual.
• La identificación incluye tamaño de cadena, grado de cadena, longitud exacta de la eslinga y Límite de Carga de Trabajo (WLL).

Aplicaciones típicas

• Manipulación de maquinaria pesada
• Izado y montaje de estructuras metálicas
• Instalación de prefabricados de hormigón
• Instalación de equipos
• Mantenimiento minero
• Manipulación de materiales industriales

Fabricación, ensayos y normas de aplicación
Fabricada con cadena y componentes en acero aleado Grade 80 templado y revenido conforme a EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077. Factor de diseño mínimo 4:1. Cada eslinga se somete a ensayo de carga, inspección visual, verificación dimensional y control de compatibilidad de componentes antes del envío. La cadena cumple los requisitos de fatiga EN 818 y resiste 20 000 ciclos a 1,5× WLL. Suministrada con número de serie individual, placa de identificación, certificación escrita y registros completos de trazabilidad.

Mantenimiento
Inspeccione antes de cada uso por alargamiento de la cadena, desgaste, grietas, corrosión, desgaste o deformación de los ganchos de agarre, maillones maestros dañados, eslabones de conexión y ausencia de placas de identificación. Retire del servicio inmediatamente si los defectos exceden los criterios de inspección aplicables.

Suministro y embalaje
MOQ: 100 juegos
Embalaje: Caja + Palé de acero

Parámetro — Tabla metros
Diámetro de la cadena de elevación (mm) | 1 pata (ton) | 2 patas 0°–45° (ton) | 2 patas 45°–60° (ton) | 3 y 4 patas 0°–45° (ton) | 3 y 4 patas 45°–60° (ton) | Eslinga continua (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parámetro — Tabla pies (WLL en lbs)
Factor de diseño 4:1. Los valores representan el Límite de Carga de Trabajo (lbs) por diámetro de cadena y configuración de eslinga.
Diámetro cadena | Eslinga 1 pata | Eslinga 2 patas 90° (1) | Eslinga 2 patas 60° (1.7) | Eslinga 2 patas 45° (1.4) | Eslinga 3 y 4 patas 60° (2.6) | Eslinga 3 y 4 patas 45° (2.1) | Eslinga 3 y 4 patas 30° (1.45)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Notas

• Eslinga continua se refiere al Límite de Carga de Trabajo en una configuración de eslinga de cadena sin fin.
• El ángulo a es el ángulo entre la pata de la eslinga y la vertical. Ángulos menores (medidos desde la horizontal) aumentan la tensión en cada pata y reducen la capacidad de izado total.

Especificaciones técnicas

• Nombre: Grade 80 TOG Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Grab Hooks on Bottom
• Modelo / Denominación: TOG Chain Sling
• Material: Cadena y componentes de acero aleado Grade 80 templado y revenido
• Factor de diseño mínimo: 4:1
• Normas: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Ensayos: Ensayada, inspección visual, verificación dimensional; la cadena cumple fatiga EN 818 (20,000 ciclos a 1,5× WLL)
• Identificación: Número de serie individual y placa de identificación suministrados con cada eslinga
• MOQ: 100 juegos
• Embalaje: Caja + Palé de acero
