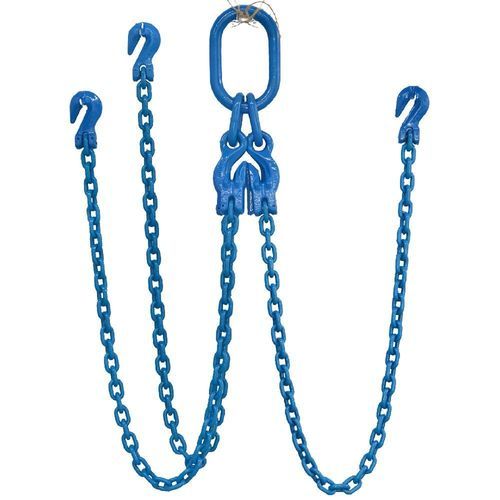

Eslinga de cadena Grade 100 TOG

3 ramalesde acerode aleación

Introducción La eslinga de cadena TOG de grado 100 es un conjunto de elevación de tres ramales fabricado con cadena y componentes de acero aleado de grado 100, templado y revenido. La eslinga está equipada con un conjunto de eslabón maestro cuadrangular en la parte superior y tres ganchos de sujeción de grado 100 en la parte inferior, lo que la hace adecuada para aplicaciones de elevación de gran carga que requieren longitudes de cadena ajustables y una distribución equilibrada de la carga en tres puntos. Descripción general Tipo de eslinga: de tres ramales (TOG) Número de serie individualizado: Cada eslinga está identificada de forma permanente con un número de serie para garantizar su trazabilidad. Tamaño y grado de la cadena: Fabricada con cadena y componentes de acero aleado de grado 100. Longitud exacta de la eslinga: Se suministra con una marca que indica la longitud exacta de la eslinga. Límite de carga de trabajo: Marcado en la eslinga; la clase 100 ofrece un límite de carga de trabajo aproximadamente un 25 % superior al de la clase 80 para el mismo tamaño de cadena. Detalles del producto

• Calidad: cadena y componentes de acero aleado de grado 100.
• Conjunto superior: conjunto de eslabón maestro cuadrangular alargado.
• Accesorios inferiores: tres ganchos de sujeción de grado 100 que permiten ajustar la longitud de la cadena y una elevación flexible en tres puntos.
• Factor de diseño: factor de diseño mínimo de 4:1.
• Identificación: cada eslinga lleva una etiqueta permanente con el número de serie individual, el tamaño de la cadena, el grado de la cadena, la longitud exacta de la eslinga y el límite de carga de trabajo (WLL).

Código de configuración del producto

• T = Tres ramales
• O = Conjunto de eslabón maestro cuadrangular de cuatro ramales
• G = Gancho de sujeción

Identificación del producto

• Número de serie individual
• Tamaño de la cadena
• Clasificación de la cadena
• Longitud exacta de la eslinga
• Límite de carga de trabajo (WLL)

Normas y fabricación

• Nombre: Eslinga de cadena TOG de grado 100 – de tres ramales con eslabón maestro cuadrado oblongo en la parte superior y tres ganchos de sujeción en la parte inferior
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Normas de fabricación: Fabricada con cadena y componentes de acero aleado de grado 100, templado y revenido, de conformidad con las normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de cadena de elevación de grado 100.
• Normas de ensayo: Factor de diseño mínimo de 4:1. Cada eslinga se somete a un ensayo de resistencia, se inspecciona visualmente, se verifica dimensionalmente y se comprueba la compatibilidad de sus componentes antes de su envío. La cadena cumple con los requisitos de fatiga de la norma EN 818 y soporta 20 000 ciclos de carga a 1,5 veces la carga máxima de trabajo (WLL).
• Documentación de suministro: Cada eslinga se suministra con un número de serie individual, una etiqueta de identificación, un certificado por escrito y registros completos de trazabilidad.
• Aplicaciones: Adecuadas para elevación aérea, elevación en tres puntos, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de equipos, manipulación de hormigón prefabricado, mantenimiento minero y operaciones industriales de manipulación de materiales.
• Mantenimiento: Inspeccionar antes de cada uso para detectar alargamiento de la cadena, desgaste excesivo, grietas, corrosión, deformación del gancho de sujeción, eslabones maestros o de conexión dañados y etiquetas de identificación que falten. Retirar del servicio si los defectos superan los criterios de inspección.

Tabla de medidas (valores del límite de carga de trabajo según la configuración) Encabezados: N.º de artículo, diámetro de la cadena de elevación (mm), 1 ramal (toneladas), 2 ramales 0°<α<45° (toneladas), 2 ramales 45°<α<60° (toneladas), 3 y 4 ramales 0°<α<45° (toneladas), 3 y 4 ramales 45°<α<60° (toneladas), eslinga continua (toneladas) TPL81841004, 4, 1, 1, 1, 1, 1, 1 TPL81841005, 5, 1, 1,4, 1, 2,1, 1,5, 1,6 TPL81841006, 6, 1,4, 1,96, 1,4, 2,94, 2,1, 2,24 TPL81841007, 7, 1,9, 2,66, 1,9, 3,99, 2,85, 3,04 TPL81841008, 8, 2,5, 3,5, 2,5, 5,25, 3,75, 4 TPL818410010, 10, 4, 5,6, 4, 8,4, 6, 6,4 TPL818410013, 13, 6,7, 9,38, 6,7, 14,07, 10,05, 10,72 TPL818410016, 16, 10,3, 14,4, 10,3, 21,6, 15,4, 16,4 TPL818410018, 18, 12,5, 17,5, 12,5, 26,2, 18,75, 20 TPL818410019, 19, 14, 19,6, 14, 29,4, 21, 22,4 TPL818410020, 20, 16, 22,4, 16, 33,6, 24, 25,6 TPL818410022, 22, 19,4, 27,1, 19,4, 40,7, 29,1, 31 TPL818410026, 26, 26,5, 37,1, 26,5, 55,6, 39,7, 42,4 TPL818410028, 28, 30,5, 42,7, 30,5, 64, 45,7, 48,8 TPL818410030, 30, 35,5, 49,7, 35,5, 74,5, 53,2, 56,8 TPL818410032, 32, 40, 56, 40, 84, 60,6, 64 TPL818410036, 36, 50, 70, 50, 105, 75, 80 TPL818410038, 38, 56,5, 78,4, 56,5, 118,6, 84,7, 90,4 TPL818410040, 40, 62,5, 87,5, 62,5, 131,2, 93,7, 100 TPL818410045, 45, 81, 113,4, 81, 170,1, 121,5, 130 TPL818410050, 50, 98, 137,2, 98, 205,8, 147, 156,8 Tabla de pies (valores del límite de carga de trabajo en libras según la configuración) Encabezados: N.º de artículo, diámetro de la cadena de elevación (pulgadas), 1 pata (90°) (libras), 2 patas, factor 1,4 (libras), 2 patas, factor 1,0 (lb?), 3 y 4 patas, factor 2,1 (lb), 3 y 4 patas, factor 1,5 (lb), eslinga continua (lb) TPL81841004, 5/32, 2.205, 2.205, 2.205, 2.205, 2.205, 2.205 TPL81841005, 3/16, 2 205, 2 205, 2 205, 4 409, 4 409, 4 409 TPL81841006, 1/4, 2,205, 4,409, 2,205, 6,614, 4,409, 4,409 TPL81841007, 9/32, 4.409, 6.614, 4.409, 8.819, 6.614, 6.614 TPL81841008, 5/16, 6 614, 8 819, 6 614, 11 023, 8 819, 8 819 TPL81841010, 3/8, 8.819, 13.228, 8.819, 17.637, 13.228, 13.228 TPL81841013, 1/2, 15 432, 19 842, 15 432, 30 865, 22 046, 24 251 TPL81841016, 5/8, 22 046, 30 865, 22 046, 48 502, 33 069, 35 274 TPL81841018, 3/4, 28 660, 39 683, 28 660, 57 320, 41 888, 44 092 TPL81841019, 3/4, 30 865, 44 092, 30 865, 63 934, 46 297, 48 502 TPL81841020, 13/16, 35 274, 48 502, 35 274, 74 957, 52 911, 57 320 TPL81841022, 7/8, 41 888, 59 525, 41 888, 90 390, 63 934, 68 343 TPL81841026, 1, 59 525, 81 571, 59 525, 123 459, 88 185, 92 594 TPL81841028, 1-1/8, 68 343, 94 798, 68 343, 141 096, 101 412, 108 026 TPL81841030, 1-3/16, 79 366, 110 231, 79 366, 165 347, 116 845, 125 664 TPL81841032, 1-1/4, 88 185, 123 459, 88 185, 185 188, 134 482, 141 096 TPL81841036, 1-3/8, 110 231, 154 323, 110 231, 231 485, 165 347, 176 370 TPL81841038, 1-1/2, 125 664, 171 960, 125 664, 262 350, 187 393, 198 416 TPL81841040, 1-9/16, 138 891, 194 007, 138 891, 288 806, 207 234, 220 462 TPL81841045, 1-3/4, 178 574, 249 122, 178 574, 374 786, 268 964, 286 601 TPL81841050, 2, 216 053, 302 033, 216 053, 454 152, 324 079, 346 126 Características / Especificaciones técnicas

• Tipo de producto: Eslinga de cadena TOG de grado 100 (Configuración TOG: triple ramal con eslabón maestro cuadrangular en la parte superior y tres ganchos de sujeción en la parte inferior)
• Material: cadena de acero aleado de grado 100 templada y revenida y componentes de grado 100
• Accesorio superior: conjunto de eslabón maestro cuadrangular
• Accesorio inferior: Tres ganchos de sujeción de grado 100 (longitud ajustable mediante el acoplamiento de eslabones individuales de la cadena)
• Factor de diseño: 4:1
• Pruebas de resistencia: Cada eslinga se somete a ensayo de resistencia, inspección visual y verificación dimensional; la cadena soporta 20 000 ciclos a 1,5 veces la carga máxima de trabajo (WLL), según los requisitos de fatiga de la norma EN 818
• Trazabilidad: Número de serie individual, etiqueta de identificación, certificación por escrito y registro del pedido de venta
• Cumplimiento de normas: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Cantidad mínima de pedido (MOQ): 100 juegos
• Embalaje: Caja de cartón + palé de acero
• Aplicaciones: Elevación aérea, elevación de tres puntos, manipulación de maquinaria pesada, montaje de estructuras de acero, instalación de equipos, manipulación de hormigón prefabricado, mantenimiento minero, manipulación de materiales industriales
