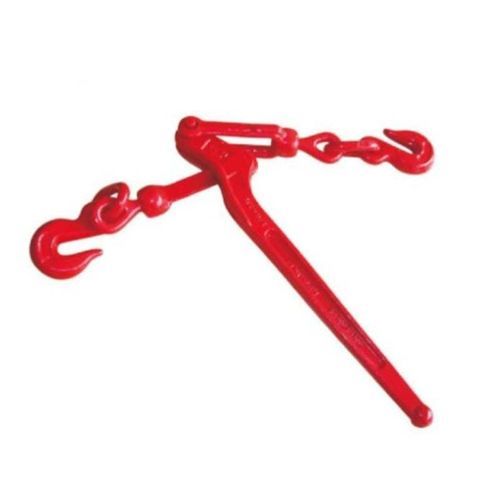

Sistema de sujeción de cargas de cadenas

de palancamanualportátil

Descripción del producto
Tensor de palanca para aseguramiento y tensado de cargas industriales pesadas. El punto de apoyo de la palanca presenta una estructura sobredimensionada para mayor resistencia a la tracción; la raíz del tensor puede doblarse para facilitar la descarga. Equipado con ganchos giratorios 360° y diseñado para aplicaciones en puertos, construcción naval, minería, transporte y obra civil.

Introducción

• Diseñado para tensado seguro en transporte de alta carga
• Fabricado en acero forjado; alta resistencia
• Ganchos giratorios libres 360° para mayor versatilidad
• Componentes tratados térmicamente para mayor durabilidad
• Cada tensor se prueba individualmente
• Disponible en forjado o fundición a solicitud

Parámetros

• Chain Size 1/4-5/16 — W.L.L.: 2.600 lbs; Proof Load: 5.200 lbs; Min. Ultimate Load: 7.800 lbs; Weight: 3.52 lbs; Handle Length: 11.42 in; Dimensions (A B C D E F G): 18.5, 17.3, 14.17, 11.42, 8.27, 8.07, 0.35
• Chain Size 5/16-3/8 — W.L.L.: 5.400 lbs; Proof Load: 10.800 lbs; Min. Ultimate Load: 19.000 lbs; Weight: 8.37 lbs; Handle Length: 15.43 in; Dimensions (A B C D E F G): 25.2, 23.2, 19.49, 15.55, 11.22, 11.22, 0.51
• Chain Size 3/8-1/2 — W.L.L.: 9.200 lbs; Proof Load: 18.400 lbs; Min. Ultimate Load: 28.000 lbs; Weight: 12.11 lbs; Handle Length: 17.24 in; Dimensions (A B C D E F G): 28.5, 26.38, 22.05, 17.64, 12.99, 12.20, 0.59
• Chain Size 1/2-5/8 — W.L.L.: 11.000 lbs; Proof Load: 22.000 lbs; Min. Ultimate Load: 44.000 lbs; Weight: 19.7 lbs; Handle Length: 21.00 in; Dimensions (A B C D E F G): 33.86, 30.12, 25.78, 20.87, 14.37, 14.37, 0.74

Normas
Fabricado conforme a las normas industriales aplicables; certificados e informes de ensayo disponibles a petición.

Características / especificaciones técnicas

• Model: Lever Type Load Binder
• Material: acero forjado (fundición disponible bajo pedido)
• Características de diseño: punto de apoyo de la palanca sobredimensionado para resistencia a la tracción; la raíz del tensor puede doblarse para facilitar la descarga; la hebilla en el gancho y el conjunto en T resisten la tensión axial; ganchos giratorios 360°; tratamiento térmico; pruebas individuales
• Aplicaciones típicas: operaciones portuarias, energía, siderurgia, construcción naval, petroquímica, minería, ferrocarril, construcción, metalurgia, fabricación de automóviles, maquinaria para plásticos, control industrial, autopistas y transporte pesado, equipos auxiliares de tuberías, túneles, gestión y protección de pozos, rescate marítimo, ingeniería oceánica, construcción de aeropuertos y puentes, aviación, aeroespacial, recintos e infraestructuras
• Chain Size 1/4-5/16 — W.L.L.: 2.600 lbs; Proof Load: 5.200 lbs; Min. Ultimate Load: 7.800 lbs; Weight: 3.52 lbs; Handle Length: 11.42 in; Dimensions (A B C D E F G): 18.5, 17.3, 14.17, 11.42, 8.27, 8.07, 0.35
• Chain Size 5/16-3/8 — W.L.L.: 5.400 lbs; Proof Load: 10.800 lbs; Min. Ultimate Load: 19.000 lbs; Weight: 8.37 lbs; Handle Length: 15.43 in; Dimensions (A B C D E F G): 25.2, 23.2, 19.49, 15.55, 11.22, 11.22, 0.51
• Chain Size 3/8-1/2 — W.L.L.: 9.200 lbs; Proof Load: 18.400 lbs; Min. Ultimate Load: 28.000 lbs; Weight: 12.11 lbs; Handle Length: 17.24 in; Dimensions (A B C D E F G): 28.5, 26.38, 22.05, 17.64, 12.99, 12.20, 0.59
• Chain Size 1/2-5/8 — W.L.L.: 11.000 lbs; Proof Load: 22.000 lbs; Min. Ultimate Load: 44.000 lbs; Weight: 19.7 lbs; Handle Length: 21.00 in; Dimensions (A B C D E F G): 33.86, 30.12, 25.78, 20.87, 14.37, 14.37, 0.74
