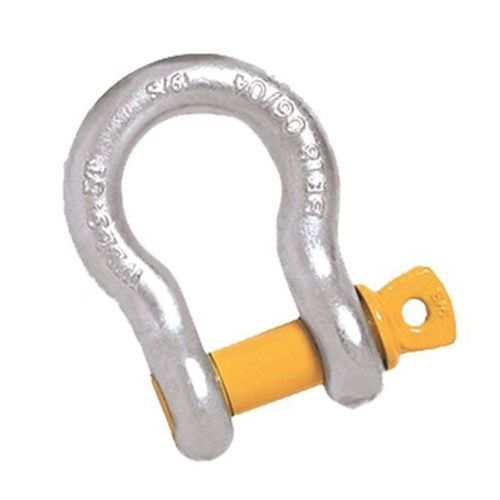

Grillete de elevación con cabezal móvil

de tornillopara aplicaciones marinas

Descripción
Los grilletes de arco con perno roscado AS2741 Clase S están diseñados para aplicaciones de izado y aparejo, proporcionando conexiones seguras a cadenas, cables y otros accesorios con carga nominal en los sectores marítimo, agrícola, minero e ingeniería. La forma de arco admite cargas multidireccionales con menor riesgo de carga lateral, por lo que son adecuados para eslingas de varias patas, anillas de carga y cintas más anchas.

Características del producto

• Fabricado conforme a AS2741 con acero forjado de Clase S en configuración de arco con perno roscado.
• Acabados disponibles: galvanizado, pintura en polvo o color natural.
• Marcado con la carga de trabajo (WLL) en toneladas y la clase de calidad.
• Ensayado a 2× WLL; resistencia mínima a la rotura 6× WLL.
• Diseñado para izado y aparejo: conecta cadenas, cables y accesorios con carga nominal; compatible con eslingas de múltiples patas y cintas anchas.

Tabla de dimensiones y cargas
Tamaño (mm) | WLL (ton) | Peso (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

Normas
Conforme a AS2741 (Clase S)

Especificaciones técnicas

• Estándar: AS2741 (Clase S).
• Calidad del material: acero forjado Clase S.
• Configuración: grillete de arco con perno roscado.
• Acabados: galvanizado, pintura en polvo o color natural.
• Identificación: marcado con WLL (toneladas) y clase de calidad.
• Ensayos: probado a 2× WLL; resistencia mínima a la rotura 6× WLL.
• Uso principal: izado y aparejo; conexión a cadenas, cables y accesorios con carga nominal; adecuado para eslingas de varias patas y cintas anchas.
