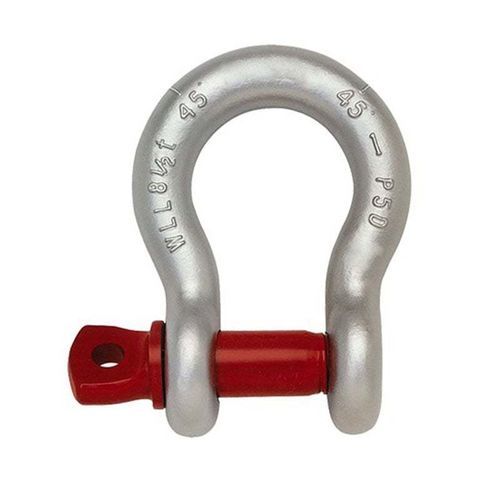

Grillete de elevación con cabezal móvil G-209
de tornillode alta resistencia

Grillete de elevación con cabezal móvil - G-209 - Xintai Taida Mirso Co., LTD - de tornillo / de alta resistencia
Grillete de elevación con cabezal móvil - G-209 - Xintai Taida Mirso Co., LTD - de tornillo / de alta resistencia
Grillete de elevación con cabezal móvil - G-209 - Xintai Taida Mirso Co., LTD - de tornillo / de alta resistencia - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Xintai Taida Mirso Co., LTD

Características

Otras características
de tornillo, de alta resistencia
Carga de rotura

Máx.: 14 t
(15 us ton)

Mín.: 0 t
(0 us ton)

Descripción

Descripción del producto
Los grilletes de arco con pasador roscado G-209 (tipo US) tienen un arco amplio y redondeado que acepta cargas desde múltiples direcciones con una carga lateral mínima. Son adecuados para eslingas de varias patas, para conectar eslingas a anillas de carga y para acomodar correas más anchas. El diseño con pasador roscado permite conexiones rápidas y repetibles, idóneas para aplicaciones temporales o de conexión/desconexión frecuente.

Características del producto
  • Cierre con pasador roscado para montaje y desmontaje rápido.
  • Forjado por caída (drop forged), templado y revenido para alta resistencia.
  • Acabados: zincado, galvanizado en caliente o recubrimiento en polvo.
  • Diseñado para cumplir los requisitos de ASME B30.26.
  • Factor de seguridad: 6:1.
  • La carga de trabajo nominal (WLL) está estampada en cada grillete para identificación clara.


Parámetro (dimensiones en pulgadas)
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

Normas
Cumple los requisitos de ASME B30.26.

Especificaciones técnicas
  • Modelo: Grillete de arco con pasador roscado G-209 (tipo US).
  • Fabricación: forjado por caída, templado y revenido.
  • Opciones de acabado: zincado, galvanizado en caliente, recubrimiento en polvo.
  • Cumplimiento: ASME B30.26.
  • Factor de seguridad: 6:1.
  • Identificación: WLL estampada en cada grillete.
  • Aplicaciones típicas: eslingas de múltiples patas, conexión a anillas de carga, correas anchas; adecuado para aplicaciones temporales o conexiones frecuentes.
  • Tamaños disponibles: de 3/16" a 1-3/8" (ver el bloque de parámetros para dimensiones y pesos completos).
