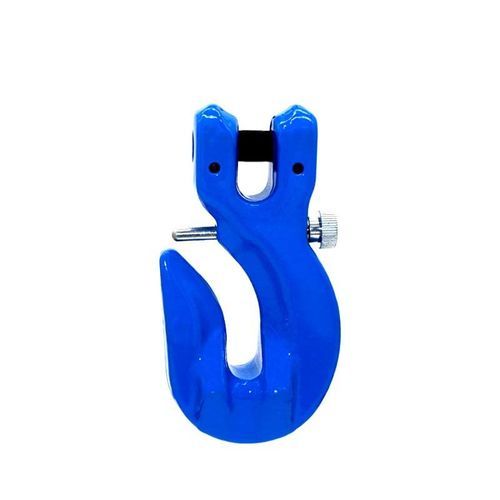

Gancho acortador Grade 80
con clavijacon de seguridadde acero

Gancho acortador - Grade 80 - Xintai Taida Mirso Co., LTD - con clavija / con de seguridad / de acero
Gancho acortador - Grade 80 - Xintai Taida Mirso Co., LTD - con clavija / con de seguridad / de acero
Gancho acortador - Grade 80 - Xintai Taida Mirso Co., LTD - con clavija / con de seguridad / de acero - imagen - 2
Gancho acortador - Grade 80 - Xintai Taida Mirso Co., LTD - con clavija / con de seguridad / de acero - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Xintai Taida Mirso Co., LTD

Características

Aplicaciones
acortador
Tipo
con clavija
Otras características
con de seguridad
Material
de acero
Carga

Mín.: 15,6 kN

Máx.: 125,9 kN

Descripción

Descripción general del producto
  • Gancho clevis Grade 80 con pasador de seguridad
  • Acero aleado Grade 80
  • Recubrimiento en polvo resistente
  • Factor de diseño 4:1
  • Ensayado y marcado en relieve con grado y tamaño


Parámetro
  • PARA CADENA | LÍMITE DE CARGA DE TRABAJO (lbs) | A (in) | B (in) | C (in) | d (in) | E (in) | f (in) | G (in) | H (in) | L (in) | PESO (lbs)
  • 9/32 in | 3,500 | 1.42 | 0.087 | 2.13 | 0.12 | 2.13 | 0.39 | 1.10 | 3.78 | 1.18 | 0.88
  • 3/8 in | 7,100 | 1.81 | 1.10 | 2.95 | 0.12 | 2.76 | 0.49 | 1.38 | 4.88 | 1.69 | 1.85
  • 1/2 in | 12,000 | 2.24 | 1.42 | 3.66 | 0.16 | 3.39 | 0.63 | 1.50 | 6.06 | 2.05 | 3.56
  • 5/8 in | 18,100 | 2.76 | 1.65 | 4.25 | 0.20 | 3.98 | 0.79 | 1.97 | 7.05 | 2.52 | 5.17
  • 3/4 in | 28,300 | 3.14 | 3.11 | 5.27 | 0.19 | 4.84 | 0.94 | 2.36 | 8.62 | 3.54 | 10.58


Normas
  • Nombre: Gancho clevis Grade 80 con pasador de seguridad
  • Embalaje: Cartón + palet de acero


Características / Especificaciones técnicas
  • Material: acero aleado Grade 80
  • Acabado: recubrimiento en polvo resistente
  • Factor de diseño: 4:1
  • Ensayado y marcado en relieve con grado y tamaño
  • Embalaje: Cartón + palet de acero
  • Límites de carga de trabajo y dimensiones principales por tamaño de cadena: 9/32 in — WLL 3,500 lbs; A 1.42 in; B 0.087 in; C 2.13 in; d 0.12 in; E 2.13 in; f 0.39 in; G 1.10 in; H 3.78 in; L 1.18 in; Peso 0.88 lbs
  • 3/8 in — WLL 7,100 lbs; A 1.81 in; B 1.10 in; C 2.95 in; d 0.12 in; E 2.76 in; f 0.49 in; G 1.38 in; H 4.88 in; L 1.69 in; Peso 1.85 lbs
  • 1/2 in — WLL 12,000 lbs; A 2.24 in; B 1.42 in; C 3.66 in; d 0.16 in; E 3.39 in; f 0.63 in; G 1.50 in; H 6.06 in; L 2.05 in; Peso 3.56 lbs
  • 5/8 in — WLL 18,100 lbs; A 2.76 in; B 1.65 in; C 4.25 in; d 0.20 in; E 3.98 in; f 0.79 in; G 1.97 in; H 7.05 in; L 2.52 in; Peso 5.17 lbs
  • 3/4 in — WLL 28,300 lbs; A 3.14 in; B 3.11 in; C 5.27 in; d 0.19 in; E 4.84 in; f 0.94 in; G 2.36 in; H 8.62 in; L 3.54 in; Peso 10.58 lbs
