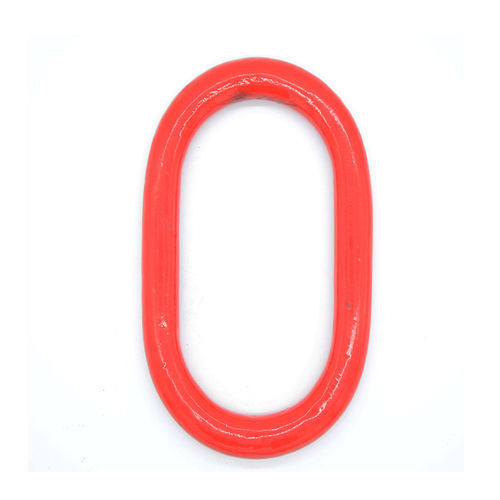

Anilla oval para eslinga G80 Weldless

para eslinga de cadenas

Descripción del producto
Gama de anillas maestras sin soldadura G80 para eslingas y aparejos de elevación. Fabricadas en acero aleado templado y revenido con acabado pintado en polvo. Diseñadas con gran anchura y longitud interior para alojar herrajes de eslinga y ganchos de grúa. Disponibles en tamaños estándar y personalizados (referencias AX13 a AX57). Cumplen o superan los requisitos de ASME B30.26 en identificación, ductilidad, factor de diseño, ensayo de carga y temperatura.

Características

• Construcción en acero aleado soldado, templado y revenido.
• Ensayo individual a 2× la carga de trabajo (WLL).
• Acabado pintado en polvo para protección superficial.
• Todas las tallas suministradas soldadas.
• Diseñado para trabajar con herrajes de eslinga de acero aleado clase 80 y 100.
• Capacidades de carga superiores frente a productos comparables de clase 80 (ver parámetros).

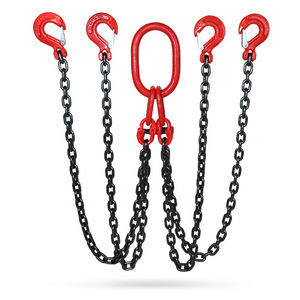

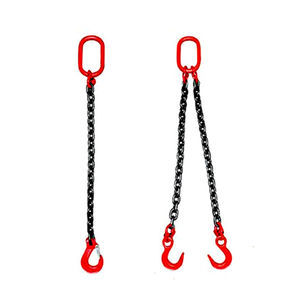

• Apto para eslingas de cadena o cable de una o dos patas.
• Marcado en relieve con tamaño y grado para identificación fácil.

Parámetros
N.º de pieza | Tamaño comercial | WLL 4:1 (lbs) | WLL 5:1 (lbs) | Largo interior (in) | Ancho interior (in) | Diámetro (in) | Tamaño cadena (1 pata) | Tamaño cadena (2 patas) | Peso (lbs)
AX13 | 1/2" | 6,000 | 4,800 | 4.33 | 2.36 | 0.51 | 9/32", 5/16" | 7/32" | 0.75
AX16W | 5/8" | 8,600 | 6,880 | 5.51 | 3.15 | 0.63 | 5/16" | 9/32" | 1.47
AX18W | 3/4" | 12,900 | 10,320 | 5.91 | 3.54 | 0.71 | 3/8" | 5/16" | 2.02
AX22 | 7/8" | 17,600 | 14,080 | 6.30 | 3.54 | 0.87 | 1/2" | 3/8" | 3.30
AX26 | 1" | 30,000 | 24,000 | 7.09 | 3.94 | 1.02 | 5/8" | 1/2" | 5.06
AX32 | 1 1/4" | 39,100 | 31,280 | 7.87 | 4.33 | 1.26 | 3/4" | 5/8" | 8.58
AX36 | 1 1/2" | 61,100 | 48,880 | 10.24 | 5.51 | 1.42 | 7/8" | 3/4" | 13.97
AX45 | 1 3/4" | 74,000 | 59,200 | 13.39 | 7.09 | 1.77 | 1" | 7/8" | 28.16
AX51 | 2" | 103,400 | 82,720 | 13.78 | 7.48 | 2.01 | 1 1/4" | 1" | 37.84
AX57 | 2 1/4" | 178,900 | 143,120 | 15.75 | 7.87 | 2.24 | – | 1 1/4" | 53.24

Normas y embalaje
Estándar: G80 Weldless Chain / gama de anillas maestras. Pedido mínimo: 10 KG. Embalaje: caja + palet de acero.

Especificaciones técnicas

• Material: acero aleado soldado, templado y revenido.
• Ensayo: probado individualmente a 2× la carga de trabajo (WLL).
• Acabado: pintado en polvo.
• Compatibilidad: compatible con herrajes de eslinga en acero aleado clase 80 y 100 y ganchos de grúa.
• Identificación: marcado en relieve con tamaño y grado para identificación fácil.
• Aplicaciones: para eslingas de cadena o cable de una o dos patas en operaciones de elevación y aparejo.
• Conformidad: cumple o supera ASME B30.26 en identificación, ductilidad, factor de diseño, ensayo de carga y temperatura.
• Tamaños disponibles: consultar la lista de parámetros para referencias AX13 a AX57 con sus tamaños, WLL, dimensiones interiores, tamaños de cadena y pesos correspondientes.
